Wat voor plattegrond heb ik nodig voor een legplan?

Voor het uitwerken van een legplan is een plattegrond op schaal nodig. Dit kan een digitale bouwtekening zijn of een plattegrond die is gemaakt met behulp van een tekenprogramma. Zorg ervoor dat ook de indeling van de verschillende ruimtes zichtbaar is op de tekening, zoals bijvoorbeeld de keuken en badkamer.

In wat voor bestand moet ik de tekening aanleveren?

Een tekening voor het maken van een legplan kan worden aangeleverd in Auto-CAD, PDF, PNG of JPEG. Als u ervoor kiest om de plattegrond aan te leveren als afbeelding in PNG of JPEG, zorg er dan wel voor dat de resolutie groot genoeg is.

Is het aanvragen van een legplan gratis?

Het aanvragen van een legplan is gratis als de benodigde vloerverwarmingsmaterialen via onze webshop zijn aangekocht. Het is niet mogelijk om (tegen betaling) een legplan aan te vragen voor materialen die niet via onze webshop zijn besteld.

Waar moet ik op letten voor een legplan?

Let u erop dat het niet mogelijk is om een legplan te maken op basis van een foto of schets. De plattegrond moet geschaald kunnen worden, zodat het legplan overeen komt met de daadwerkelijke situatie. Mochten er vaste objecten zijn waar omheen gelegd moet worden (zoals bijvoorbeeld een kruipluik, meterkast of open haard), zorg er dan voor dat deze zichtbaar zijn in de tekening.

Hoe lang duurt het uitwerken van een legplan?

Het uitwerken van legplannen duurt meestal 4 tot 5 werkdagen. Houd hier rekening mee als u de planning voor het aanleggen van vloerverwarming maakt. Over het algemeen is het aan te raden om een legplan 3 tot 4 weken van te voren aan te vragen, zodat er nog genoeg tijd is voor eventuele aanpassingen.

Is een legplan nodig om vloerverwarming te installeren?

Bij het aanleggen van een watergedragen vloerverwarmingssysteem is het altijd aan te raden om gebruik te maken van een legplan. Op deze manier weet u precies hoe de verschillende buizen moeten lopen en wat de lengte per buis is.

Gratis legplan bij bestelling compleet vloerverwarmingssysteem

Gratis legplan voor uw watergedragen vloerverwarming systeem

Als u zelf een watergedragen vloerverwarmingssysteem gaat installeren, dan wilt u de buizen van het systeem natuurlijk zo gunstig mogelijk aanleggen. Wanneer u een plattegrond van de ruimte(s) beschikbaar heeft, dan kunnen wij voor u gratis een legplan uitwerken. In dit plan ziet u dan onder andere het legpatroon, de buislengtes en het aantal vloerverwarmingsgroepen terug.

Legplan op basis van een plattegrond

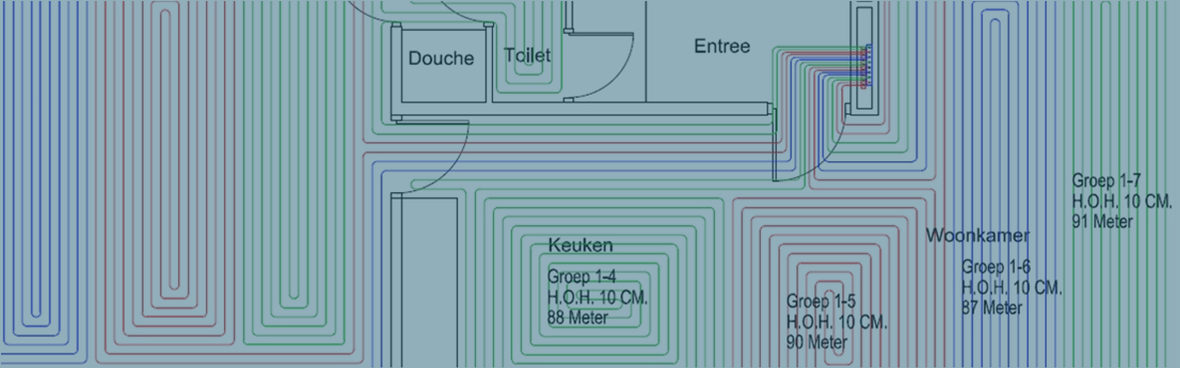

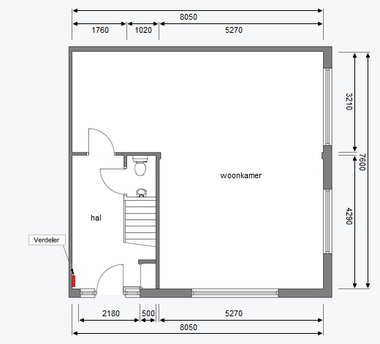

Een legplan wordt gemaakt op basis van een tekening op schaal waarin de afmetingen van de ruimte(s) duidelijk zichtbaar moeten zijn. Om het vloer-verwarmingssysteem zo goed mogelijk te kunnen intekenen zijn de volgende zaken van belang ;

Plaats van de collector
De collector is het vertrekpunt voor het intekenen van de vloerverwarming-buizen. Het is daarom belangrijk om voorafgaand aan installatie na te denken over de meest geschikte plek voor de verdeel-unit.
Indeling van de ruimte(s)
In de regel wordt vloerverwarming niet doorgelegd onder vaste delen, zoals een aanrechtblok of kookeiland in een keuken of een badkuip in sanitaire ruimtes. Als dit soort onderdelen zijn aangegeven in de plattegrond, dan worden de buizen hier omheen ingetekend.
Definitieve tekening of plattegrond

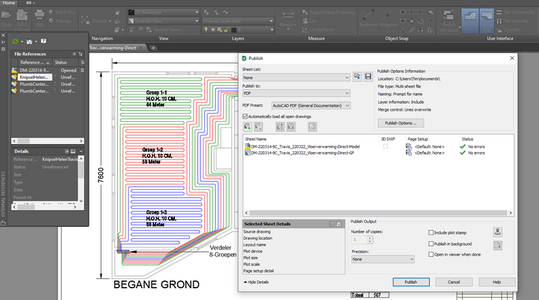

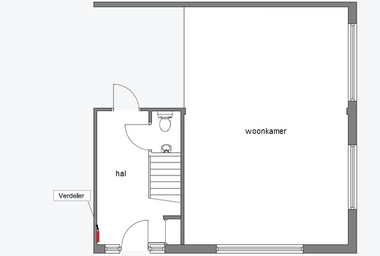

Het legplan wordt gebaseerd op de plattegrond, die u ons toestuurt. Zorg er daarom altijd voor dat het een definitieve tekening is. Mochten er nog wijzigingen worden doorgevoerd, waardoor de indeling verandert en een reeds uitgebracht legplan moet worden aangepast dan worden hiervoor kosten in rekening gebracht (deze kosten bedragen € 5,00 per groep).

Legplan

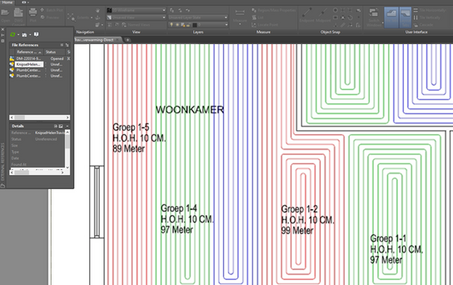

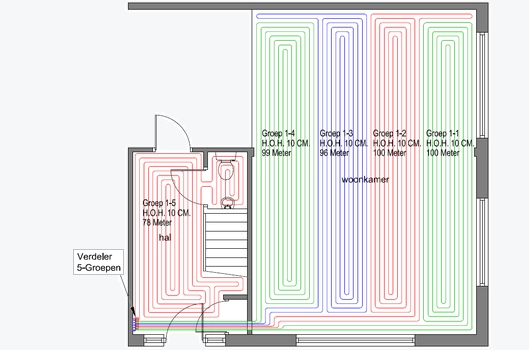

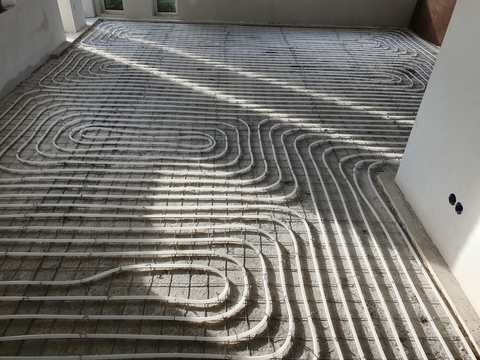

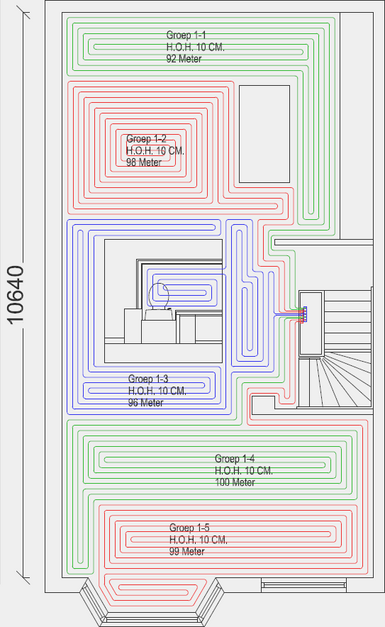

Legplan op maat op basis van een plattegrond op schaal
Hulpmiddel bij de aanleg van de vloerverwarmingsbuizen
Gedetailleerd groepenplan met vermelding van buislengtes
Legpatroon afgestemd op de installatiemethode

Gratis legplan aanvragen

Voorwaarden

Een gratis legplan kan eenmalig worden aangevraagd voor geplaatste bestellingen of na akkoord op een uitgebrachte offerte.
De bestelling of offerte dient ten minste te bestaan uit een collector en één of meer vloerverwarmingsbuizen.
Als u, ná aanvraag van het legplan, besluit om uw bestelling te annuleren of af te zien van bestellen dan worden hiervoor kosten in rekening gebracht. Deze kosten bedragen € 10,00 per groep van de collector (over het algemeen komt dit neer op € 1,00 per vierkante meter).
Het is niet mogelijk om (tegen betaling) een legplan aan te vragen voor materialen die niet via onze webshop zijn aangekocht.

Legpatroon van de buizen

Ieder legplan wordt gebaseerd op de gekozen installatiemethode en het legplatroon dat hierbij hoort.
Over het algemeen worden chapelaag- en dunbedsystemen in een slakkenhuis-patroon aangelegd.
Bij droogbouw-systemen wordt uitgegaan van een meander-patroon.

Slakkenhuis-patroon

Met name bij systemen die verwerkt worden in nieuw te storten chapelagen is een slakkenhuis het beste legpatroon, omdat dit zorgt voor de meest constante oppervlakte-temperatuur en gelijkmatige warmte-afgifte. Bij dunbed-systemen wordt ditzelfde patroon aangehouden.

Meander-patroon

Bij droogbouw-systemen wordt het meander-patroon aangehouden. Er wordt in dit patroon gelegd om ervoor te zorgen dat zoveel mogelijk strekkende meters buis kunnen worden voorzien van warmte-geleidingslamellen, die zorgen voor optimale afgifte van het systeem.

Maximale buislengtes

Voor de beste resultaten en om problemen met circulatie te voorkomen, gelden de volgende maximale buislengtes per vloerverwarmingsgroep ;

Buisdiameter	Maximale buislengtes per groep
	Mengcollectoren met pomp	Open collectoren (zonder pomp)

- 10mm buis	maximaal 80m	maximaal 60m
- 12mm buis	maximaal 100m	maximaal 80m
- 14mm buis	maximaal 100m	maximaal 80m
- 16mm buis	maximaal 120m	maximaal 90m
- 18mm buis	maximaal 130m	maximaal 100m
- 20mm buis	maximaal 150m	maximaal 100m

De vermelde maximumlengtes zijn inclusief aanvoer en retour vanaf de collector en terug. Wanneer de oppervlakte van een ruimte niet verwarmd kan worden met 1 buis dan dienen er 2 of meerdere buizen in de vloer verwerkt te worden. Vloerverwarmingsbuizen mogen elkaar niet kruisen of overlappen en moeten naast elkaar gelegd worden.

Buisafstanden

Net als het legpatroon hangen ook de buisafstanden af van de gekozen installatiemethode. De afstand die u tussen de buizen aanhoudt, bepaalt ook of de vloerverwarming als hoofdverwarming of bijverwarming gebruikt wordt. Bij hoofdverwarming hanteren we in de regel de volgende buisafstanden ;

Installatiemethode		Hartafstand
Chapelaag-systemen
	- Krimpnetten	10,0 cm
	- Tacker-systeem	10,0 cm
	- Noppenplaten	10,0 cm
	- Bevestigingsrails en -beugels	10,0 cm
Dunbed-systemen
	- ThinMat-systeem, 12mm	10,0 cm
	- SlimFit-systeem, 14mm	12,5 cm
	- FiberBoard, 18mm	12,0 cm
	- Ingefreesde vloerverwarming	10,0 cm
Droogbouw-systemen
	- DBS14-systeem, 25mm	12,5 cm
	- HeatBoard W, 18mm	12,5 cm
	- DBS10-systeem, 15mm	10,0 cm
