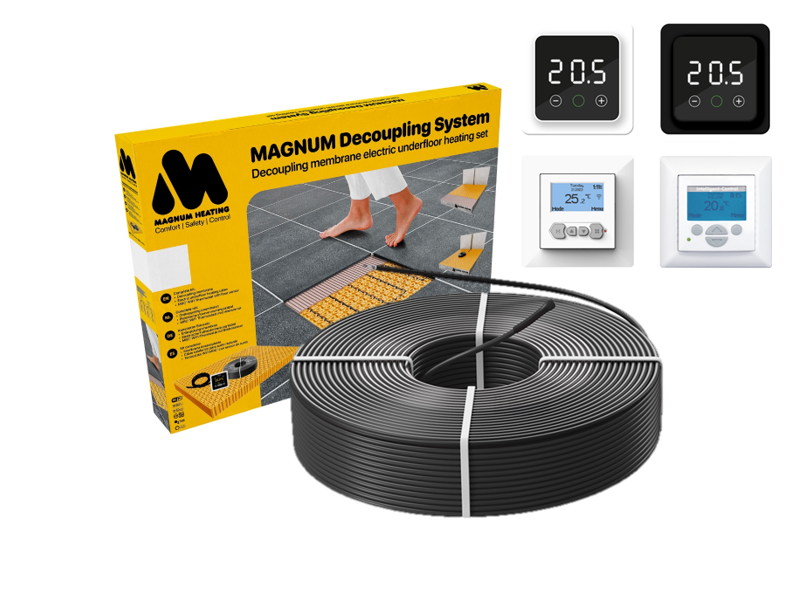

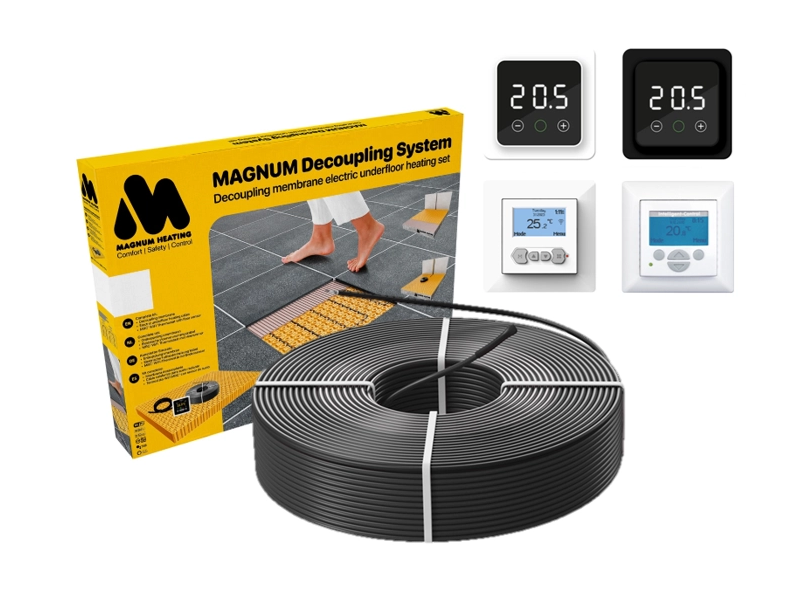

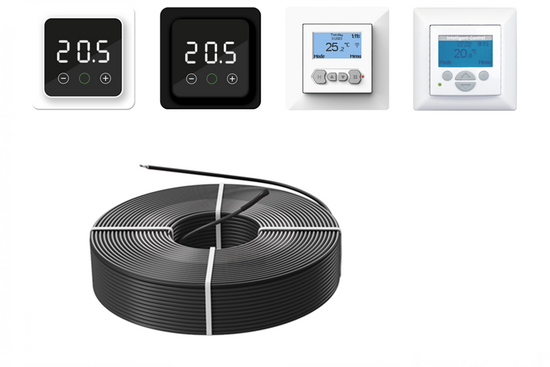

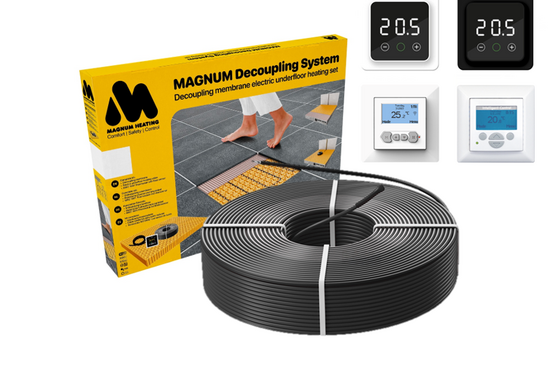

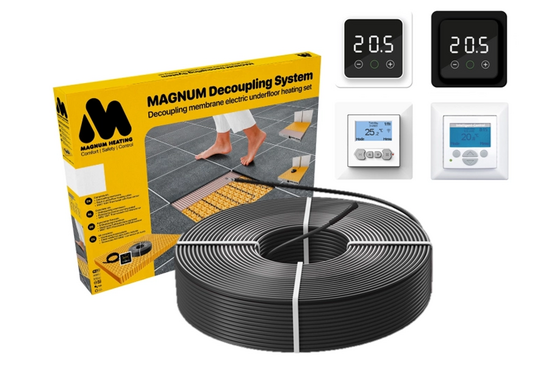

MDC 4,5mm kabel-set met inbouwthermostaat

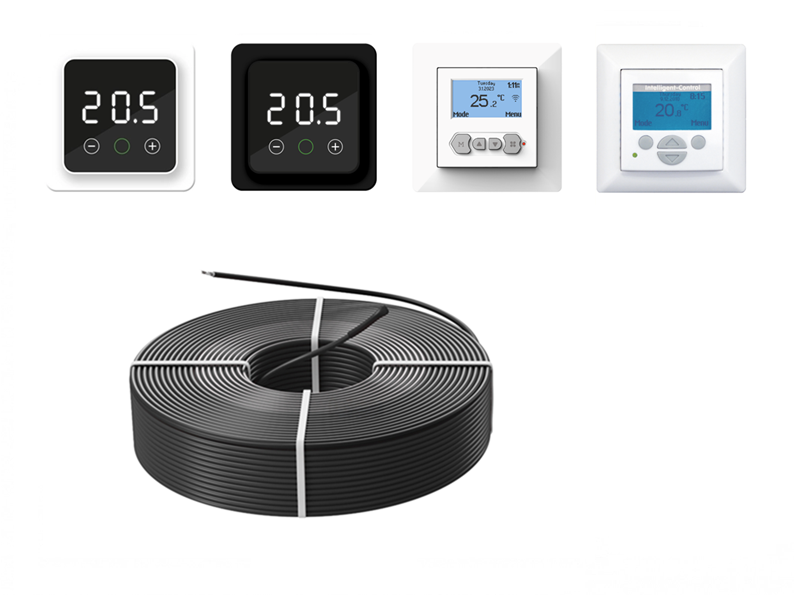

1 x MDC-verwarmingskabel van 39,82 m / 450 Watt
1 x MAGNUM inbouw-thermostaat naar keuze

- Flexibele buis voor de sensor
- Uitgebreide installatievoorschriften
- Controle Checkkaart voor de installatie

Installatie elektrische verwarmingskabel van 4,5mm

De elektrische verwarmingskabels worden altijd geïnstalleerd op de plekken waar u de vloer verwarmd wilt hebben en worden niet gelegd onder vaste delen die volledig aansluiten op de vloer, zoals bijvoorbeeld een badkuip of douchebak. Ga daarom altijd uit van het netto-vloeroppervlak dat ook daadwerkelijk verwarmd wordt en ga bij het bepalen van de lengte van de kabel altijd uit van het vermogen dat u uit de vloer wilt halen.

7,5 cm afstand 150 W/m²

10 cm afstand 113 W/m²

Bij hoofdverwarming in verblijfsruimtes is dit in de meeste gevallen 150 Watt per vierkante meter bij een lusafstand van 7,5 cm in de ontkoppelingsmat. Installeert u een systeem als bijverwarming, dan kunt u uitgaan van een vermogen van 113 Watt per vierkante meter bij een lusafstand van 10 cm. De kabel in deze set kan worden gebruikt voor ; 3,0 m² hoofdverwarming 4,0 m² bijverwarming

Installatie MDC-verwarmingskabel

Om de kabel aan te leggen en het volledige vrije vloeroppervlak van vloerverwarming te voorzien, gaat u als volgt te werk;

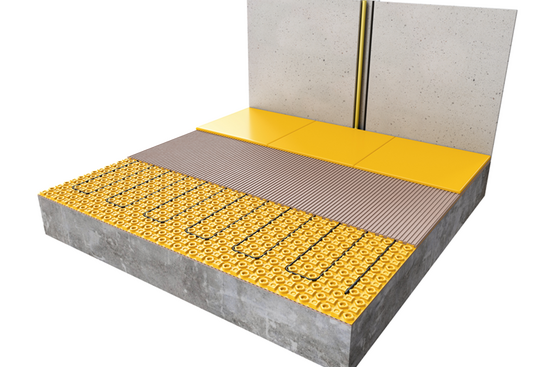

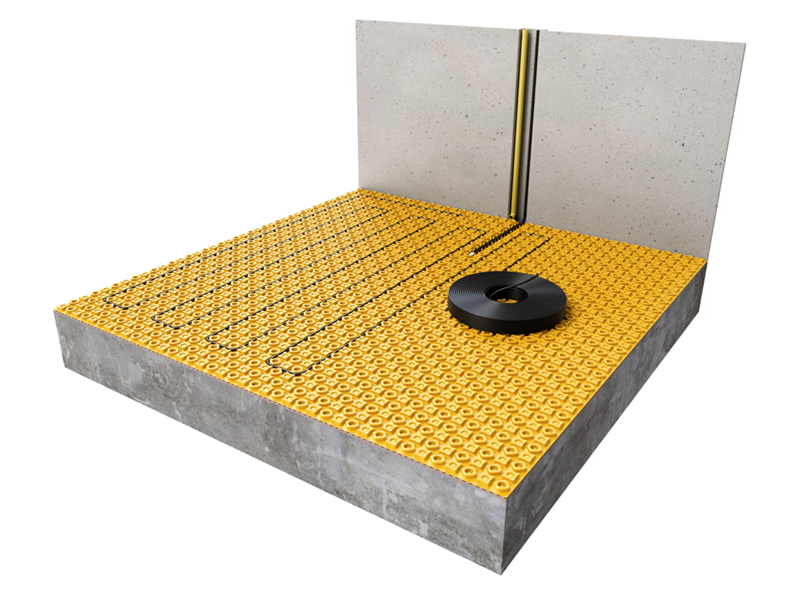

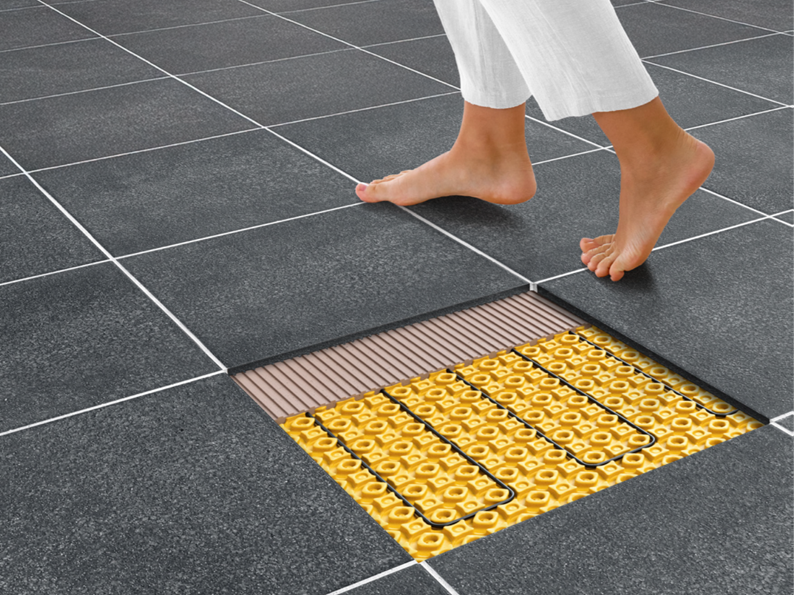

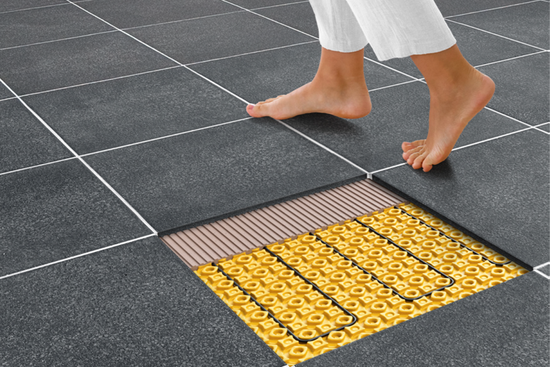

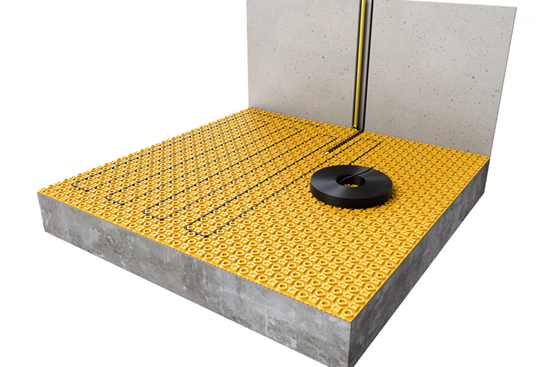

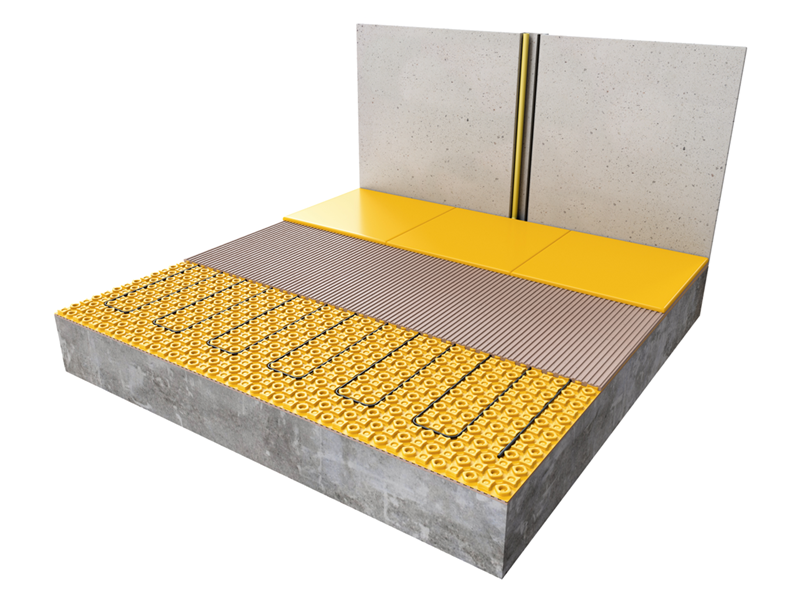

1. De verwarmingskabel van 4,5 mm wordt in de noppenstructuur van een ontkoppelingsmat geklikt.
2. Hierbij kan het beste worden uitgegaan van een lusafstand van 7,5 cm voor een verwarmend vermogen van 150 W/m². Leg de verwarmingskabel aan in een meander-patroon en vermijd dat kabels elkaar kruisen.
3. Om de uiteindelijke eindlas aan te brengen, moet wat materiaal worden weggesneden uit het membraan zodat deze eindlas niet boven de noppen van het membraan uitsteekt.

Extra Informatie

Artikelnummer: MDCSET450

Technische details MAGNUM elektrische verwarmingskabel

De verwarmingskabel wordt bij installatie bevestigd op een ontkoppelingsmat (met een lusafstand van 7,5 cm of 10 cm). De isolatie van deze kabel is gemaakt van FEP (temperatuur-bestendig kunststof) en de beschermmantel is van PVC, waardoor de verwarmingskabel zeer duurzaam en 100% waterdicht is.

EMC-vrije, twee-aderige kabel met 3,5 meter voedingskabel en een vermogen van 11,3 W/m¹.
