Vloerverwarmingskabels

Vloerverwarmingskabels


Wat zijn vloerverwarmingskabels?

Een vloerverwarmingskabel is speciaal ontwikkeld voor installatie in nieuw aan te brengen chapelaag. Deze verwarmingskabel wordt geleverd op een rol en is maar 7 millimeter dik. Vloerverwarmingskabels hebben een verwarmend vermogen van 17 W per strekkende meter en zijn beschikbaar in verschillende lengtes.

Wilt u een systeem met meer vermogen om sneller te kunnen verwarmen of juist minder vermogen voor constantere temperaturen? De onderlinge kabel-afstand bepaalt het vermogen per vierkante meter vloeroppervlak.
Dit zorgt ervoor dat u het verwarmend vermogen van de vloer kunt aanpassen naar de warmtebehoefte van de ruimte waarin het systeem wordt aangelegd.

Zo werken vloerverwarmingskabels

Elektrische vloerverwarmingskabels kunnen worden verwerkt in nieuw aan te brengen chape of gietmortels met een laagdikte van minimaal 3 cm.
Hierbij kunnen de kabels op verschillende manieren worden geïnstalleerd ;


2 e-HEAT WiFi Cable Isorol Elektrische kabel op isolatielaag
Installatiemethode
Type dekvloer
Benodigde hoogte
 : Vastgezet op isolatielaag
 : Zwevend
 : Minimaal 5 cm
Bij deze manier van installeren wordt de kabel op de gewenste kabelafstand met tape bevestigd op een dunne EPS-isolatielaag (voorzien van een gemetalliseerde PET-film).

3 e-HEAT WiFi Cable Spacerstrips Elektrische kabel op constructievloer
Installatiemethode
Type dekvloer
Benodigde hoogte
 : Gemonteerd op ondervloer
 : Hechtend
 : Minimaal 3 cm
De kabel wordt bij deze installatiemethode op de gewenste kabelafstand geïnstalleerd met behulp van spacerstrips die op de constructievloer worden gemonteerd.

5 e-HEAT WiFi Cable Krimpnet Elektrische kabel op krimpnetten
Installatiemethode
Type dekvloer
Benodigde hoogte
 : Bevestigd op krimpnetten
 : Hechtend of zwevend
 : Minimaal 5 cm

Hierbij wordt de kabel met behulp van kabelbinders op krimpnetten vastgezet. Onder de netten kunt u, indien gewenst, eerst MAGNUM-Isorol of refelectiefolie leggen.


4 e-HEAT WiFi Cable Zwaluwstaart Elektrische kabel op zwaluwstaartplaten
Installatiemethode
Type dekvloer
Benodigde hoogte
 : Vastgezet op Lewis-plaat
 : Hechtend of zwevend
 : Minimaal 5 cm
Bij deze manier van installeren, wordt de kabel, op de gewenste kabelafstand, met tape bevestigd op zwaluwstaartprofielen.


De vloerverwarmingskabel wordt via een digitale thermostaat aangesloten op de elektra. Via de thermostaat kunt u per ruimte de vloertemperatuur of ruimtetemperatuur en inschakeltijd instellen.

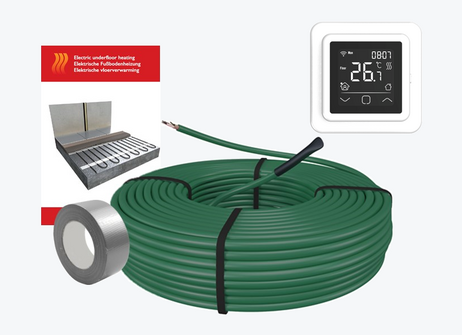

e-HEAT Cable Set


  Installatiemethode :  Dekvloer-kabel
Spacing Systeemtype :  Elektrisch
Systeemhoogte :  7 mm
Systeembreedte :  Variabel
Min. installatiehoogte :  3 cm (hechtend)
  Installatie :  Chapelaag
  Vermogen :  100 ~ 200 W/m²

Geschikt voor sanitaire ruimte(s)

:

 V

Mogelijke vloerafwerking ;








- tegels / plavuizen

:  V


- PVC-stroken

:  V


- marmoleum / linoleum

:  V


- kliklaminaat

:  V


- parket / hout

:  V
  - gietvloer :  V

Keuring

:

 CE, VDE
  Garantie :  MAGNUM Levenslang*
       e-HEAT 10 jaar


  *


MAGNUM biedt een levenslange garantie op de elektrotechnische werking van de verwarmingskabel wanneer deze volgens de installatievoorschriften verwerkt is.




Benodigde kabel en kabelafstand berekenen

Spacing

Ga bij het bepalen van de lengte van de kabel uit van het vermogen dat u uit de vloer wilt halen. Bij hoofdverwarming is dit in de meeste gevallen 150 W/m² tot 200 W/m².

Om vervolgens de juiste kabelafstand te berekenen deelt u het aantal vierkante meters te verwarmen vloeroppervlak door het vermogen van de set en de uitkomst hiervan vermenigvuldigt u met 17.
De eerste twee cijfers achter de komma zijn de kabelafstand in cm.

Rekenvoorbeelden




500 Watt kabel voor 3 m² ;

( 3 : 500 ) x 17 = 0,102


1000 Watt kabel voor 9 m² ;

( 9 : 1000 ) x 17 = 0,153


  Lusafstand
Vermogen
:     10 cm
:     166 W/m²
Lusafstand
Vermogen
:     15cm
:     111 W/m²



Hoe worden vloerverwarmingskabels geïnstalleerd?

Het installeren van elektrische verwarmingskabels voor chapelagen is vrij gemakkelijk zelf te doen. Doordat de kabel bij installatie vervormd kan worden, is deze makkelijk te verwerken en kan hij op meerdere manieren geïnstalleerd worden.


Stap 1.
Bepaal de plaats waar de thermostaat moet komen, plaats een standaard elektra inbouwdoos met een minimale diepte van 50 mm.
Bij voorkeur op ongeveer 1.40 m hoogte i.v.m. bedieningsgemak.

Frees de benodigde sleuven uit en monteer inbouwdoos, elektrabuis en vloersensorbuis.
De sensor dient in het midden tussen 2 kabels te worden gemonteerd voor een optimale temperatuurregistratie.
Mocht de dekvloer hechtend aangebracht worden met een minimale laagdikte, dan kunt u voor de sensorbuis een geul (2 cm diep) in de ondervloer hakken.

LET OP: Sensor nooit in de buurt van een (verborgen) radiatorleiding plaatsen en nooit dwars onder verwarmingskabel monteren!


Installatie_Cable_1a      Installatie_Cable_1b      Installatie_Cable_1c


Stap 2.
Controleer vooraf of de oppervlakte van de verwarmingskabel overeenkomt met het te verwarmen vloeroppervlak en zorg dat er voldoende stroomcapaciteit (Ampère) beschikbaar is. Start vervolgens met het plaatsen van randisolatie

De kabel dient tussen én na iedere arbeidsgang gecontroleerd te worden met een multimeter en de gemeten waardes moeten worden ingevuld op de middenpagina van de meegeleverde handleiding. Meet tussen de weerstandsdraden en gebruik de tabel die u terugvindt in de handleiding om de juiste Omhse waarde te bepalen. De Ohmse waarde mag hierbij maximaal 10% afwijken. Meet ook tussen de weerstandsdraad en de aardmantel. Bij deze meting mag de meter niet uitslaan, mocht dit wel het geval zijn dan contact opnemen met de fabrikant.

Voer het kabeleind door één elektrobuis naar de inbouwdoos van de thermostaat. De rood/blauwe markering op de kabel moet zichtbaar blijven en later in de vloermassa worden verwerkt! Deze markering is de overgang van aansluitkabel naar verwarmingskabel en hiervan mag alleen de aansluitkabel in de elektrobuis geplaatst worden. Let u er daarnaast op dat de verwarmingskabel nooit mag worden doorgeknipt of ingekort!
Verwerk vervolgens de kabel in meandervorm met de berekende kabelafstand.


Multi-meter & Controle-kaart   Installatie_Cable_2a   Installatie_Cable_2b      Installatie_Cable_2d


Stap 3.
Elektrische vloerverwarmingskabels kunnen op verschillende manieren worden aangebracht, maar wees tijdens de installatie altijd voorzichtig met scherpe voorwerpen die de kabel kunnen beschadigen. Bescherm de kabels tijdens het aanvoeren van de specie of mortel door het aanbrengen van loopplanken en gebruik geen kruiwagens met onbeschermde voetsteunen.


Installeren op een isolatielaag   Installeren op de constructievloer   Montage op krimpnetten   Vastzetten op Lewis-platen
Installatie_Cable_3a   Installatie_Cable_3b   Installatie_Cable_3c   Installatie_Cable_3d
  • Bevestig de kabel op het isolatiemateriaal met de bijgeleverde alu-tape en breng altijd randisolatie aan.
  • Zorg ervoor dat er een afwerklaag van minimaal 4 cm aangebracht wordt als er een zand-cement mortel wordt gebruikt.
    Ter voorkoming van krimpwerking van de vloer kunnen er stabilisatievezels of  krimpnetten gebruikt worden.

    Daarnaast dient er randisolatie te worden aangebracht.
  • Gebruik voor dunbedverwerking (minimaal 4 cm werkhoogte) een daartoe geschikte flexibele mortel.

  • Voor een goede bevestiging van de kabel op de ruwe ondervloer kan er gebruik gemaakt worden van Spacerstrips. Daarnaast dient er randisolatie te worden aangebracht.
  • Zorg voor een goede hechting en brand de ondervloer aan door deze in te borstelen met losse cement.
  • Breng vervolgens een dunne specielaag aan van 2,5 cm. Aan te bevelen is om deze te vermengen met de stabilisatievezels en laat deze vervolgens eerst uitharden voordat de tegels verlijmd worden of een ander type vloerafwerking wordt aangebracht.
  • Deze methode van monteren is tevens geschikt voor het aanbrengen van spuit- en gietvloeren in diktes van 3 cm tot 6 cm.

  • Bevestig de kabel op krimpnetten met ty-raps of snelstroppers.
  • Het is hierbij erg belangrijk dat de mortel vrij van luchtbellen wordt aangebracht. Luchtbellen vormen namelijk isolerende niet- geleidende gedeeltes waardoor de kabel zijn warmte niet kwijt kan en gevaar voor oververhitting kan ontstaan. Hierdoor kan de kabel beschadigen.
  • Om dit te voorkomen dient in eerste instantie slappere mortel te worden aangebracht die de kabel en krimpnetten volledig omsluit. Aansluitend kan met een meer droge mortel de werkvloer worden afgereden. Ook kan een spuit- of gietvloer een goede optie zijn.

  • LET OP: Zwaluwstaart-platen hebben slechte isolerende eigenschappen. Indien deze langs de onderkant niet kunnen worden geïsoleerd is het aan te bevelen eerst een werkvloer aan te brengen door de groeven op te vullen met specie en vervolgens drukvaste isolatie (polystyreen isolatie-platen) aan te brengen. Vervolgens kan de kabel worden aangebracht zoals omschreven bij "Installeren op een isolatielaag".

  • Bevestigt u de kabel rechtstreeks op de zwaluwstaart-platen? Dan kan deze worden vastgezet met de bijgeleverde alu-tape en breng ook hierbij altijd randisolatie aan. Vervolgens kan gewerkt worden zoals omschreven bij "Installeren op een isolatielaag". In dit geval kan een spuit- of gietvloer ook een goede optie zijn.

Stap 4.
Voor montage of demontage van de thermostaat altijd de elektriciteit in de meterkast uitschakelen.
Controleer met behulp van een spanningsmeter of de stroom is afgesloten.
Sluit de vloerverwarmingsmatten aan op de thermostaat en verbind deze vervolgens met het elektriciteitsnet.
Volg de instructies van de fabrikant en zorg ervoor dat alles correct is aangesloten.

Stap 5.
Afhankelijk van de droogtijd van de chape kan het systeem na een periode van 4 tot 6 weken voor het eerst ingebruik genomen worden. Zorg ervoor dat u een opstartprotocol volgt door de vloertemperatuur gedurende een periode van 2 weken langzaam op te voeren.

e-HEAT Cable in spa


Wat kosten vloerverwarmingskabels?

Omdat elke ruimte anders is, is het berekenen van de kosten van vloerverwarmingskabels ook maatmerk. Hoe kleiner het oppervlak, hoe hoger de vierkantemeterprijs. Maar zonder de specifieke situatie van de ruimte te weten, kunnen we wel richtlijnen geven.

Bij ons vindt u twee verschillende merken vloerverwarmingskabels: MAGNUM en e-HEAT. MAGNUM biedt levenslange garantie op de werking van de kabel, e-HEAT biedt tien jaar garantie. Gebaseerd op een ruimte van 10 vierkante meter kosten de vloerverwarmingskabels van MAGNUM ongeveer € 60,00 per vierkante meter. De vloerverwarmingskabels van e-HEAT kosten in hetzelfde rekenvoorbeeld € 50,00 per vierkante meter.


De voordelen van vloerverwarmingskabels

Vloerverwarmingskabels zijn maar 7 millimeter dik en kunnen permanent in nieuw aan te brengen dekvloeren worden meegenomen. Daarnaast zijn vloerverwarmingskabels op verschillende manieren te monteren en doordat de kabel bij installatie vervormd kan worden, is deze makkelijk te verwerken.

Als de vloerverwarmingskabels goed geïnstalleerd worden is de levensduur aanzienlijk. Het is een erg degelijk product waar u jarenlang plezier aan beleeft. Alleen de thermostaat, die het vloerverwarmingssysteem aanstuurt, is weleens aan vervanging toe. Moet uw bestaande thermostaat vervangen worden? In de meeste gevallen kunt u de thermostaat vervangen door een nieuwer model. Ook nieuwe thermostaten vindt u terug in ons assortiment.



C16 WiFi e-HEAT in Badkamer




De nadelen van vloerverwarmingskabels

Door een aanpassing te maken in de kabelafstand, kunnen kabels met verschillende vermogens geïnstalleerd worden. Wel is het hierbij belangrijk dat ruimtes goed geïsoleerd zijn. Mocht een ruimte niet goed geïsoleerd zijn, dan is het systeem langer bezig om op te warmen wat hogere elektrakosten tot gevolg kan hebben.


Verschillende merken vloerverwarmingskabels

Bij ons vindt u twee verschillende labels vloerverwarming-kabels;

MAGNUM_Logo_2       e-HEAT_Logo

MAGNUM biedt levenslange garantie op de werking van de mat en e-HEAT biedt tien jaar garantie. De systemen van beide merken kunnen permanent in de afwerkvloer geïnstalleerd worden.
