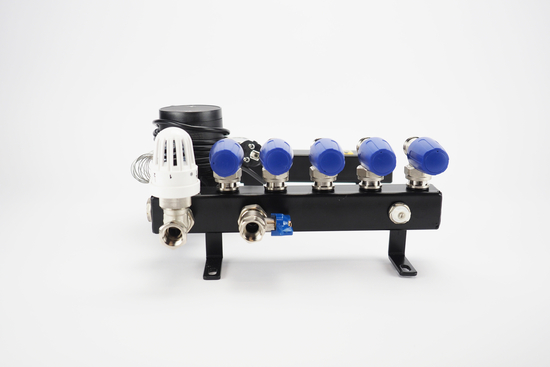

Basis Stalen Verdeler 8 Groeps

Basis Stalen Verdeler

Maak uw keuze
1 tot 3 werkdagen
  • Geschikte warmtebronMade in Europe
           HT CV-ketel (> 65 °C)  V            LT CV-ketel (45 °C ~ 55 °C)  X
  Zonneboiler (met buffervat)  X   LT CV-ketel (< 45 °C)  X
  Pelletkachel  X   Hybride warmtepomp  X
  Stad- / blokverwarming  X   Warmtepomp :  X
  • Robuuste regelunit, gemaakt van 3mm dik staal
  • Uitgerust met energiezuinige Grundfos-pomp (hydraulisch neutraal)
  • Verkrijgbaar van 1 tot 10 groepen
  • Mengverdeler voor HT-systemen met een aanvoertemperatuur vanaf 65°C

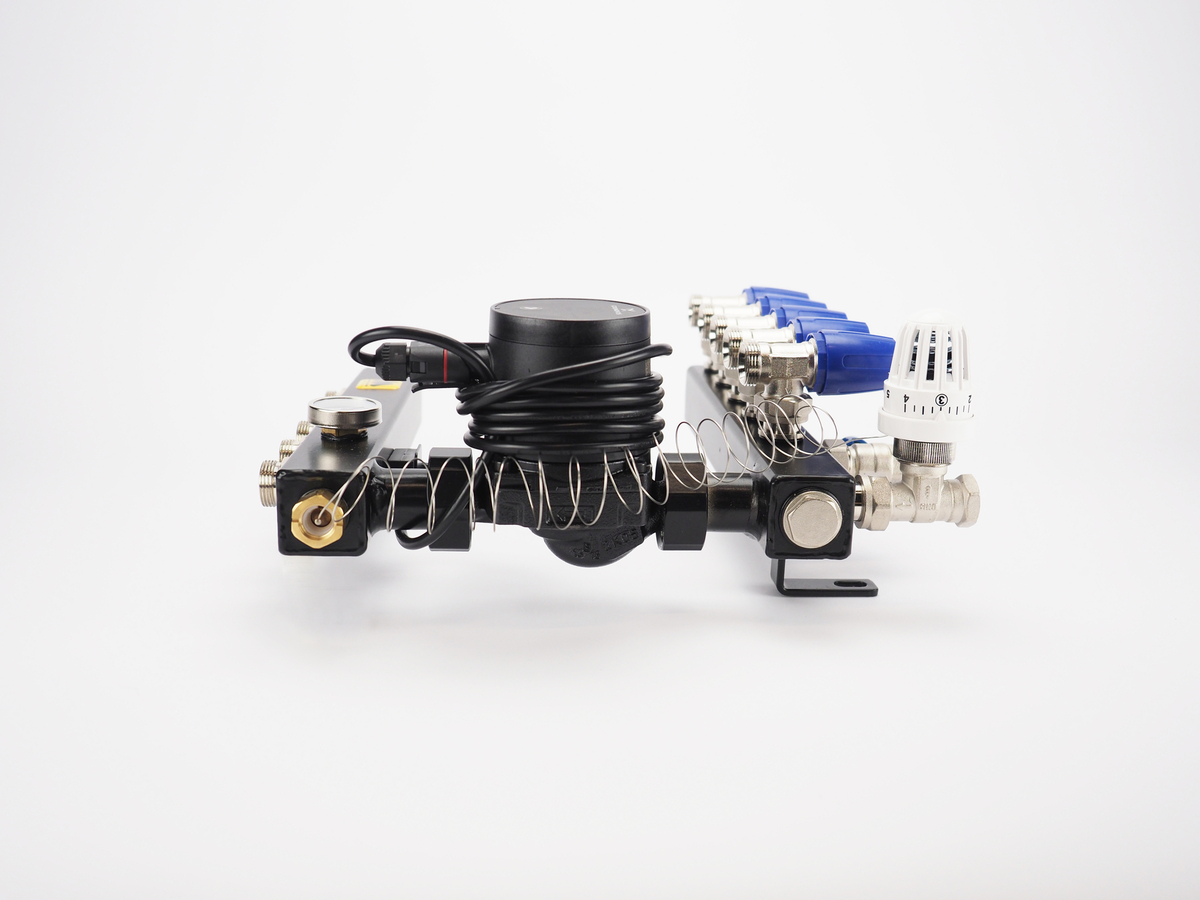

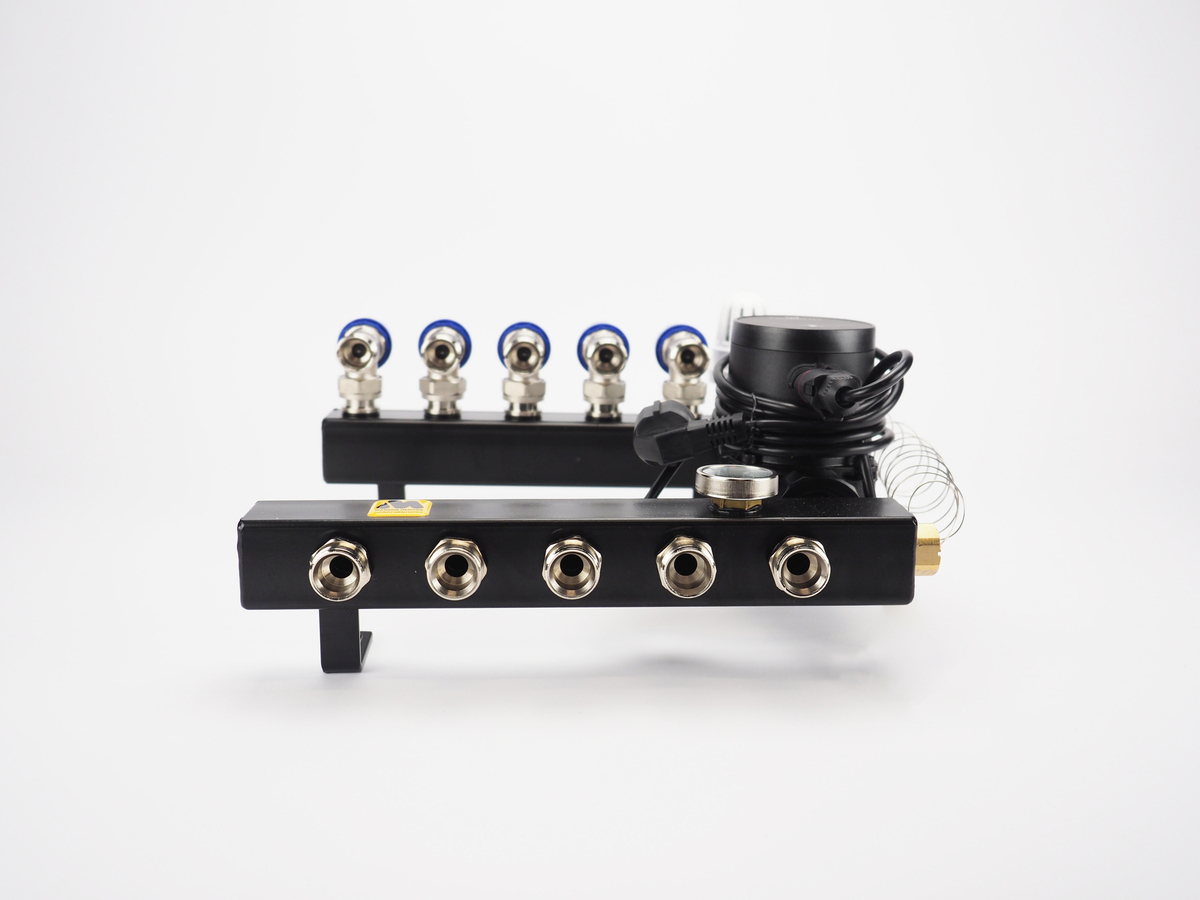

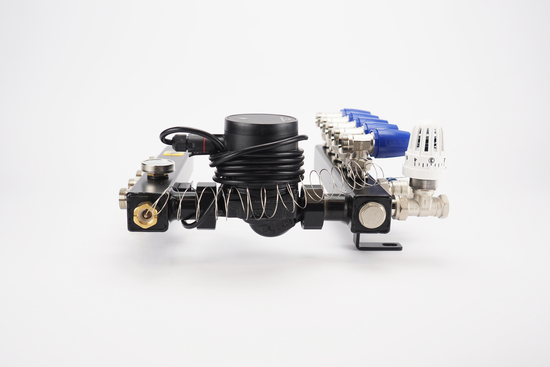

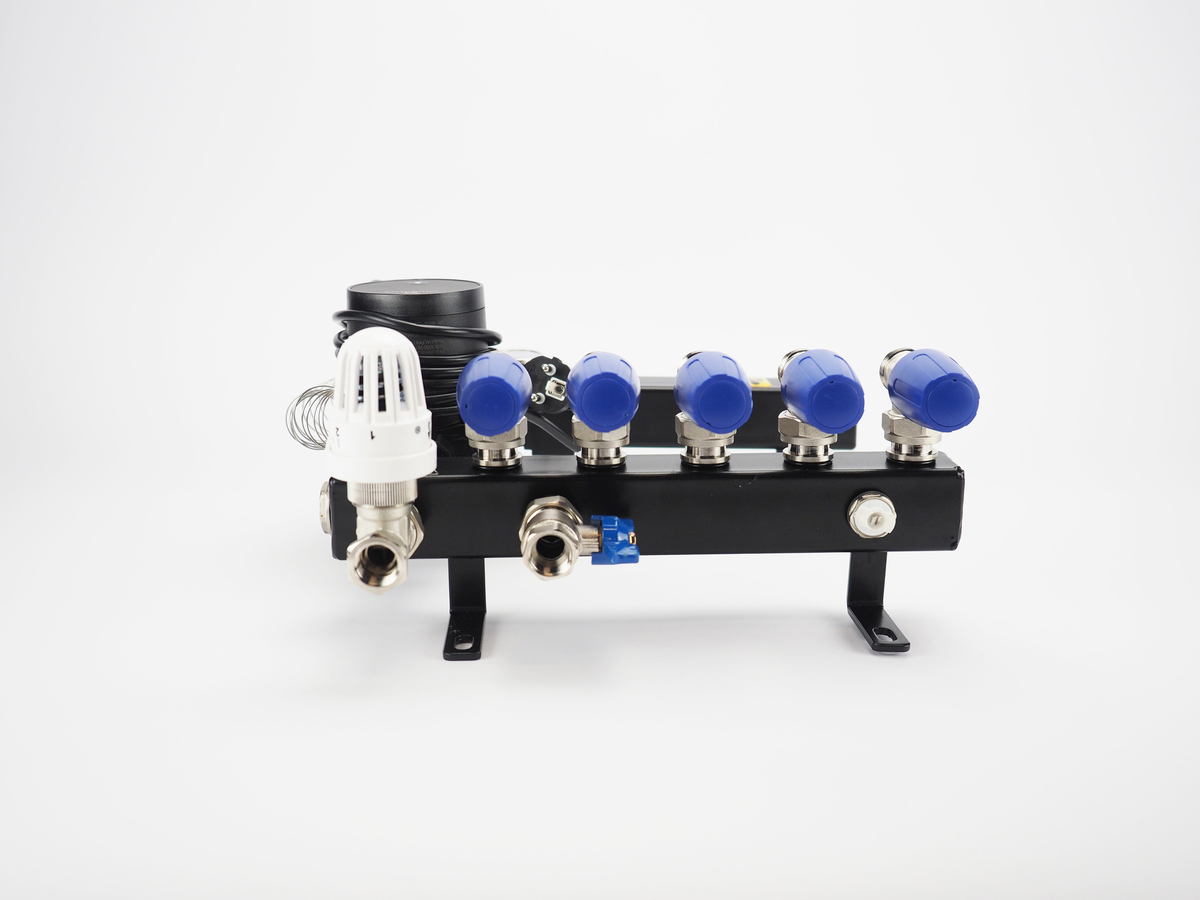

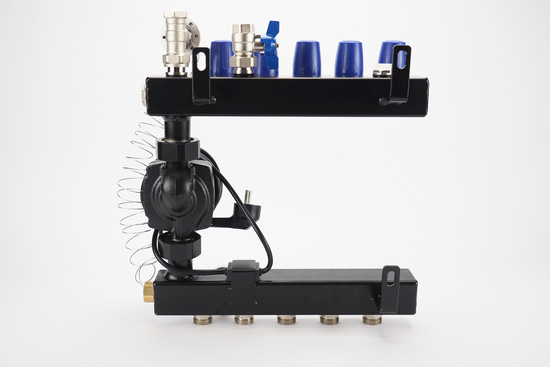

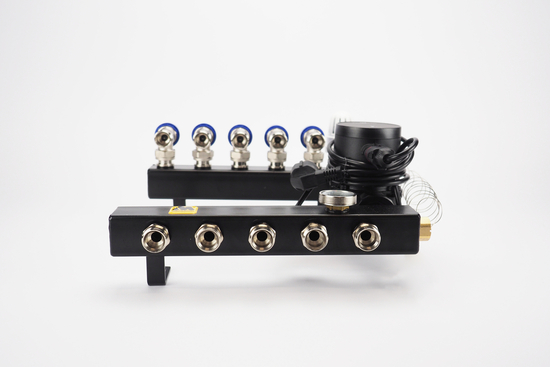

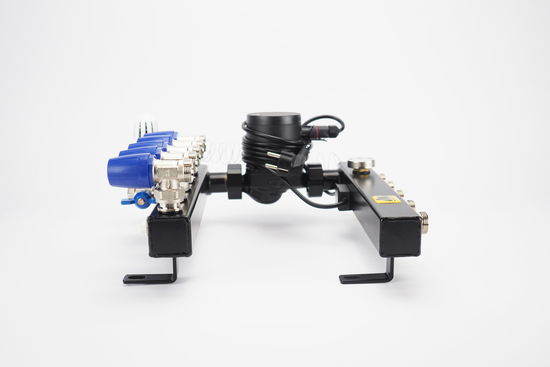

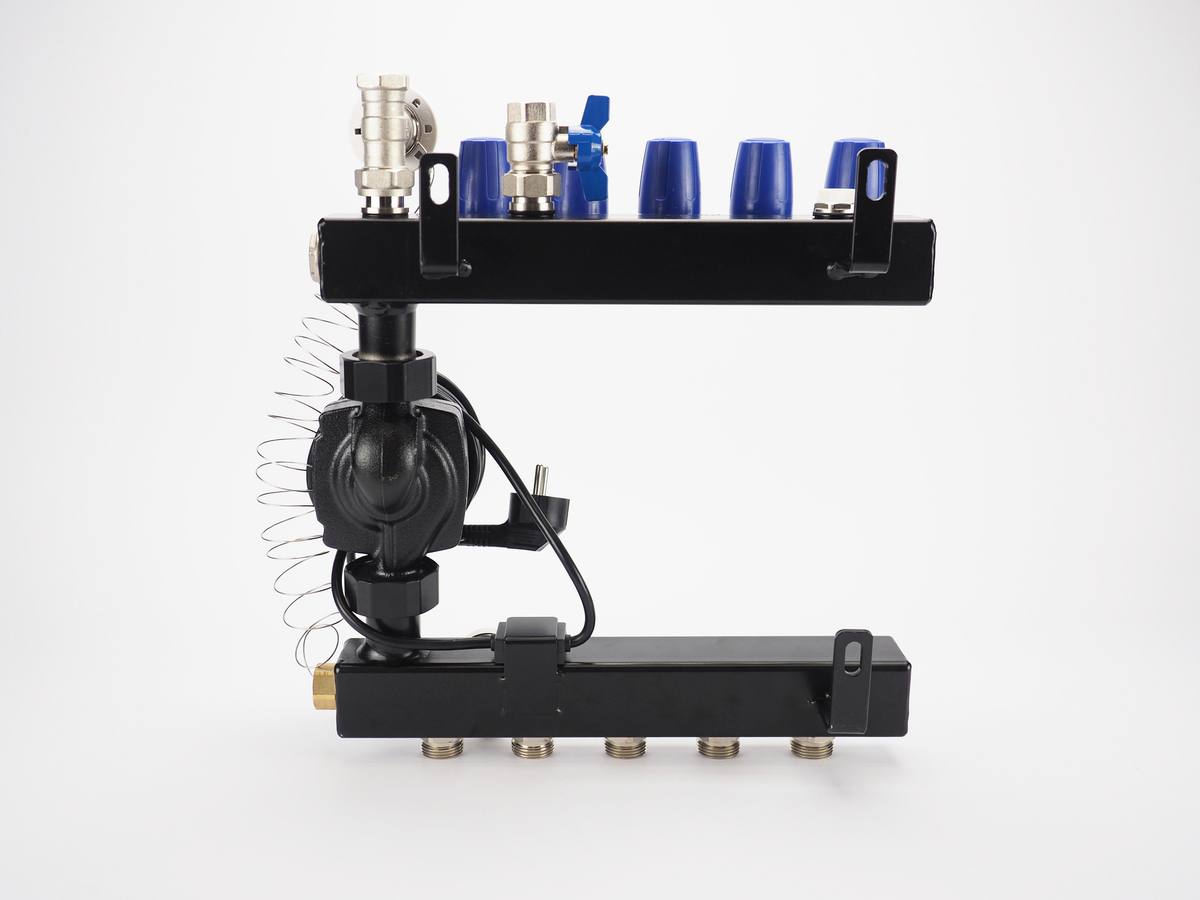

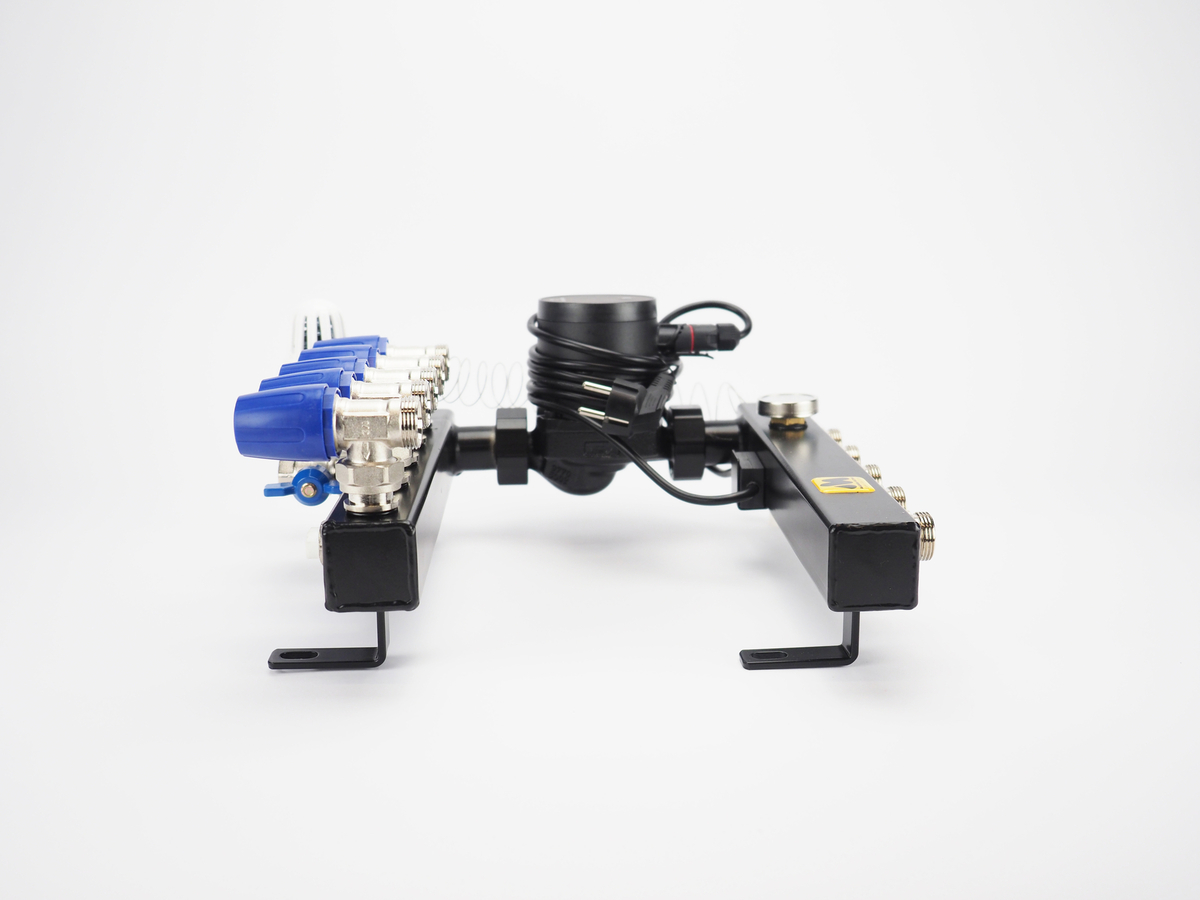

De basis stalen verdeler bestaat uit een voorgemonteerde stalen constructie met een aanvoer- en retourbalk voorzien van energiezuinige circulatiepomp, temperatuurmeter en dubbel instelbare groepsafsluiters.

Deze verdeler is geschikt voor hoogtemperatuursystemen en is voorzien van een  maximaalbeveiliging om te voorkomen dat te heet water de vloer in wordt gelaten.

De verdeler is standaard uitgerust met een energiezuinige Wilo Para HU25/7-50/SC pomp.
Deze pomp is hydraulisch neutraal en zal daardoor geen (negatieve) invloed hebben op de pomp van de CV-ketel of andere primaire warmtebron van uw CV-systeem.


Let op

Euroconus-aansluitkoppelingen zijn niet inbegrepen. Selecteer het juiste aantal (twee per groep) en voeg deze toe aan uw bestelling.


Garantie

Op deze verdeler heeft u een garantie van 5 jaar op doorroesten en 2 jaar op circulatiepomp en appendages.

Artikelnummer: W40008
EAN-code: 8718531994249


Specificaties U-Tube Systems Basis Verdeler

Sterke stalen verdeler met circulatiepomp inbegrepen;

  • gemaakt van 3mm dik koker materiaal met een sterke zwarte (RAL 9011) poedercoating
  • uitgerust met zeer stille energiezuinige Wilo Para HU25/7-50/SC pomp
  • geïntegreerde thermostatische groepsafsluiters (waarop actuators geplaatst kunnen worden)
  • voorzien van thermostaatknop met capilair, thermometer en maximaalbeveiliging
  • primaire aansluiting 1/2" (vanaf 8 groepen 3/4")
  • groepsaansluitingen 3/4" euroconus (euroconus-aansluitkoppelingen niet inbegrepen)

Principeschema

Principeschema HT-verdeler

1a. Aanvoer verdeler

1b. Retour verdeler

2.   Thermostatisch ventiel

3.   Circulatiepomp

4.    Verwarmingsgroepen

5.    Afsluiter








Afmetingen Basis Stalen Verdeler

  groepen     lengte (mm)     hoogte (mm)     diepte (mm)

1 groep 190 390 145
2 groepen 190 390 145
3 groepen 245 390 145
4 groepen 300 390 145
5 groepen 355 390 145
6 groepen 410 390 145
7 groepen 465 390 145
8 groepen 520 390 145
9 groepen 575 390 145
10 groepen 630 390 145

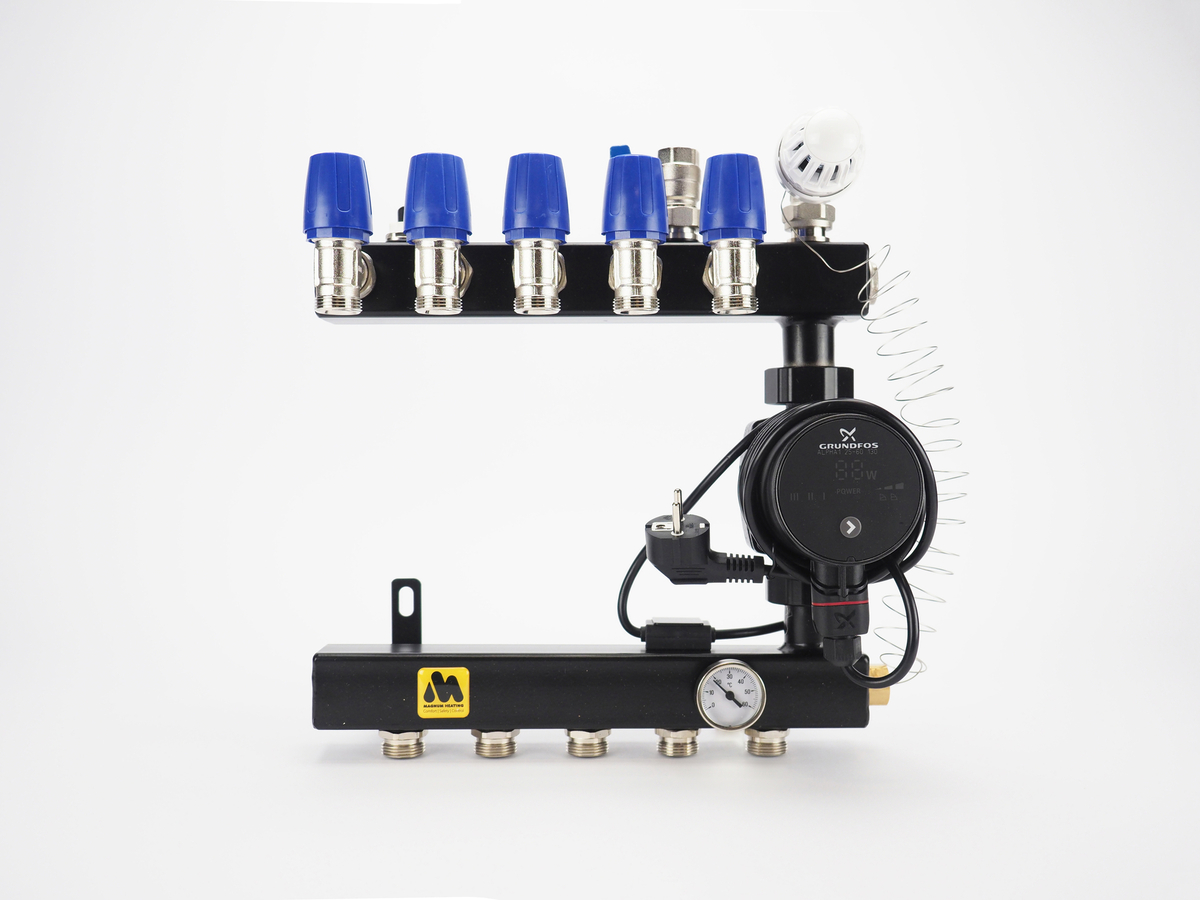

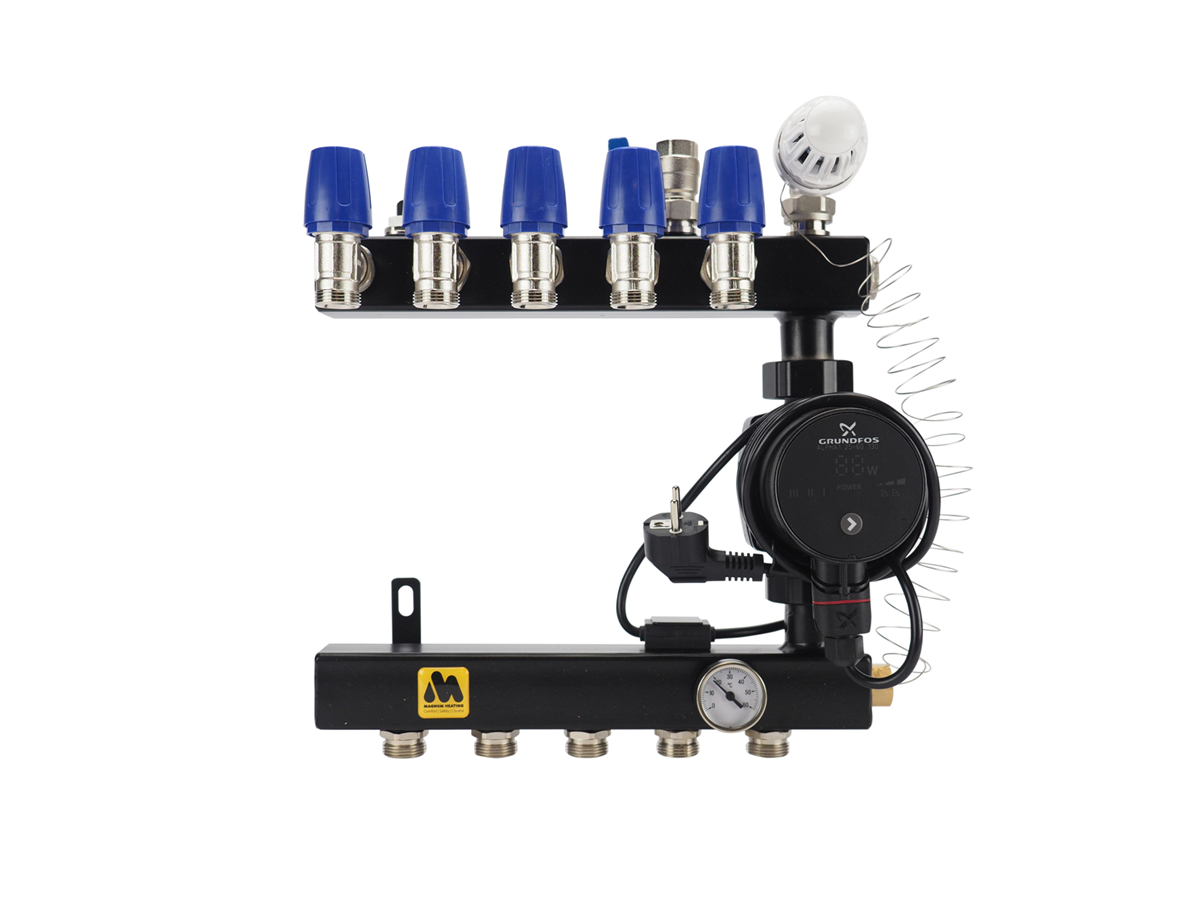

Aansluitingen*

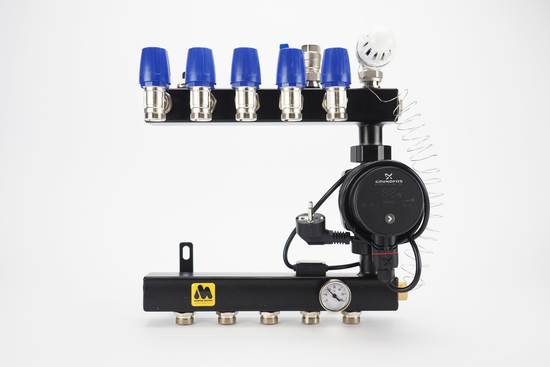

Basis stalen verdeler - aansluitingen


A.

B.

C.

D.

E.

F.

G.

H.

I.

 =

 =

 =

 =

 =

 =

 =

 =

 =

retour vloerverwarmingsbuizen (knie-afsluiter met M30 draad)

ontluchtingsventiel

retour met kogelafsluiter

aanvoer met thermostaatknop

aanvoerbalk vloerverwarmingsbuizen

beveiligingsthermostaat (maximaalbeveiliging in aansluitsnoer pomp)

thermometer waarop de vloertemperatuur kan worden afgelezen

Grundfos ALPHA1-circulatiepomp

dompelbuis (voor de afstandsvoeler van de thermostaatknop)


*) Let op ; recente modellen kunnen kleine afwijkingen hebben
