Voor noppenplaten gelden afwijkende leveringsvoorwaarden in verband met de afmetingen van de platen.

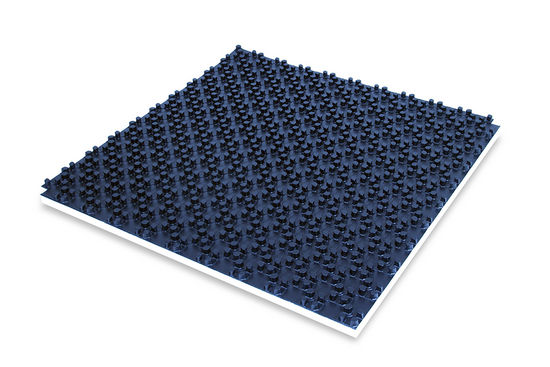

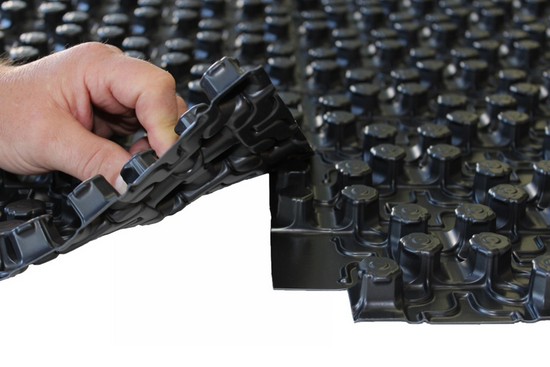

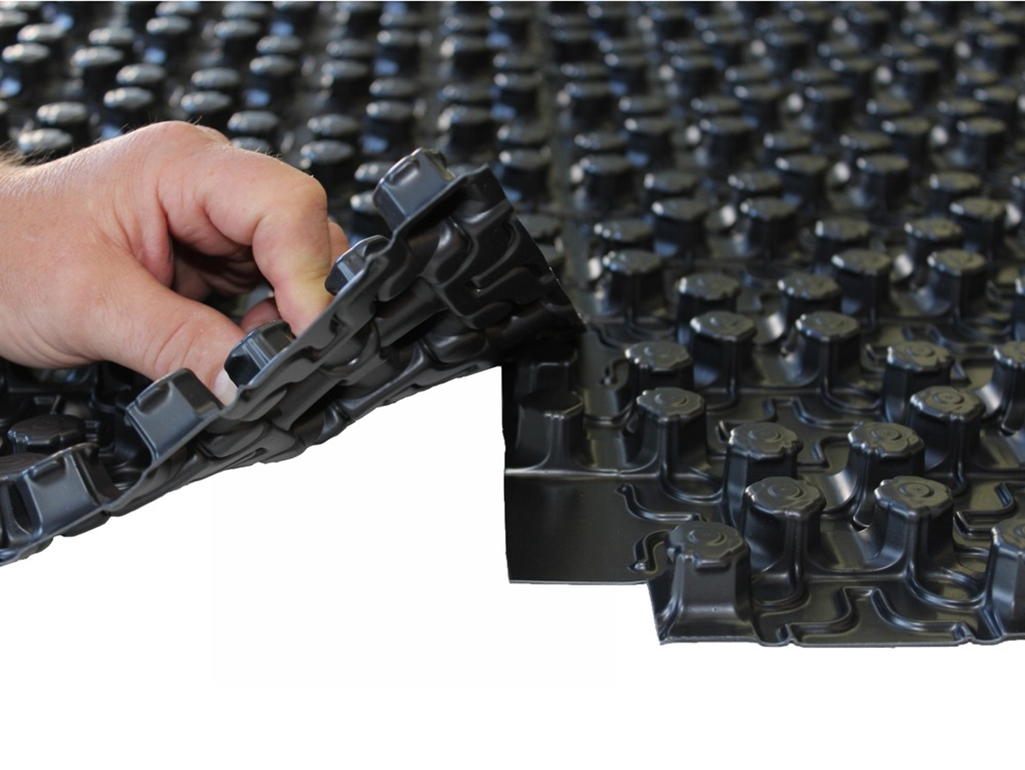

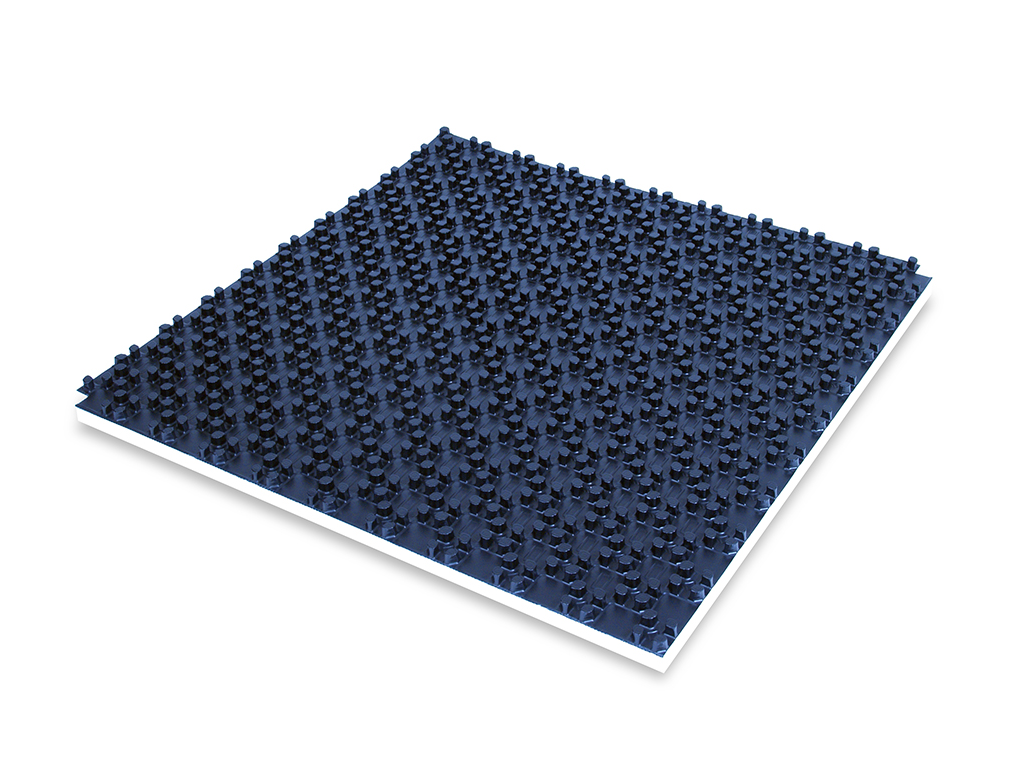

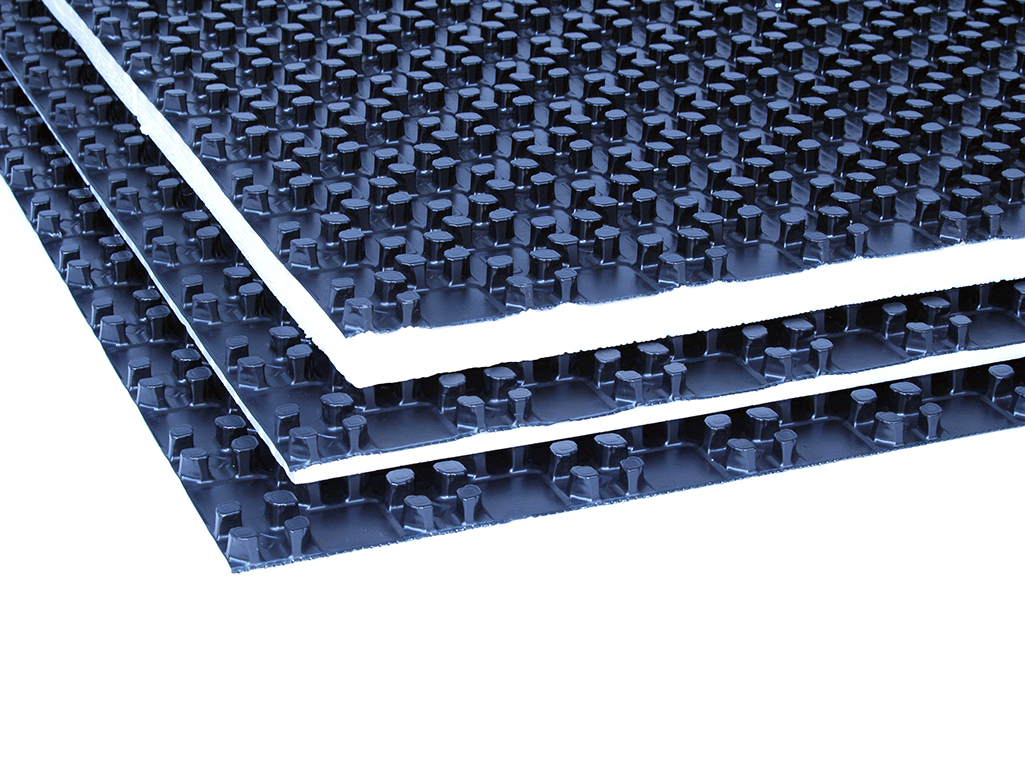

Geïsoleerde noppenplaten zijn speciaal ontworpen om de voorbereiding van de vloer voor het leggen van verwarmingsbuizen te vereenvoudigen, waardoor de installatietijd vermindert. Tevens maken de noppenplaten het mogelijk om op een snelle en makkelijke manier vloerverwarmingsbuizen te bevestigen.

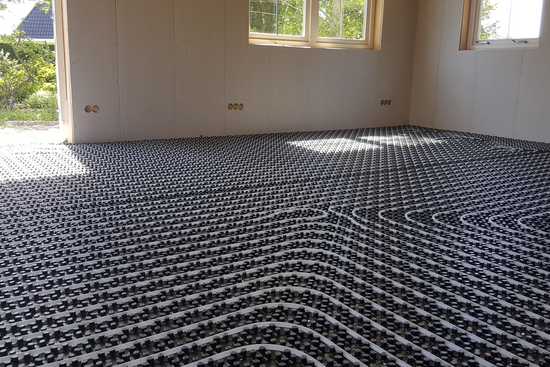

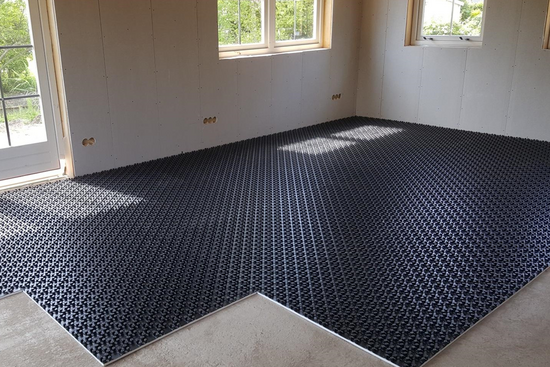

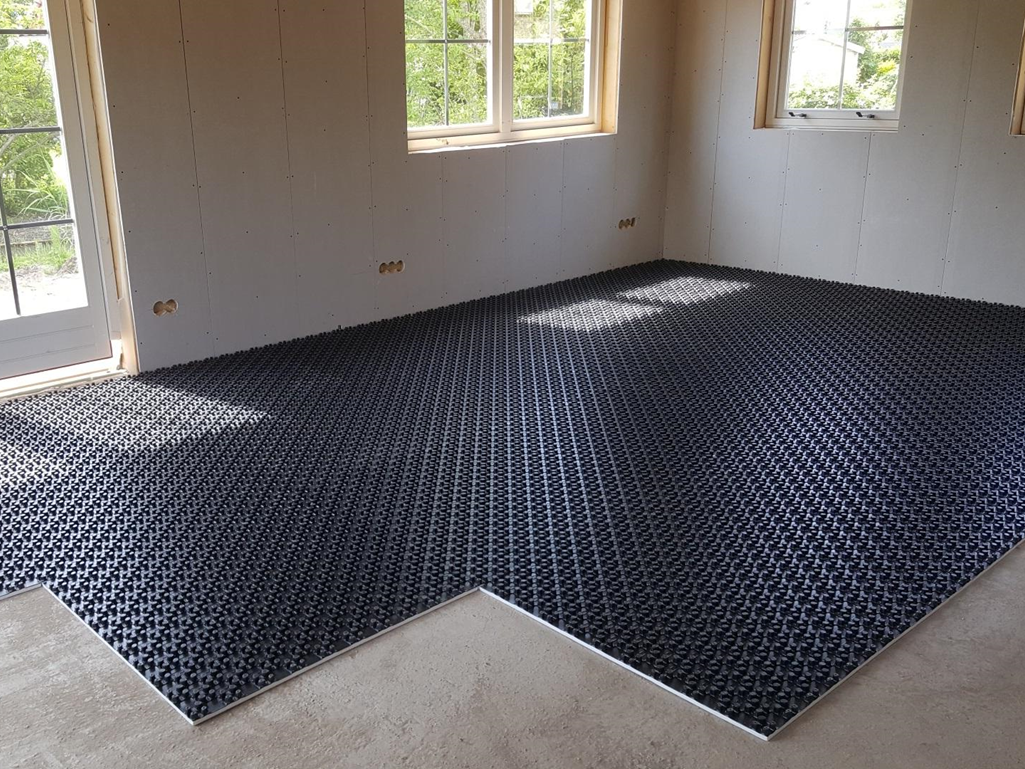

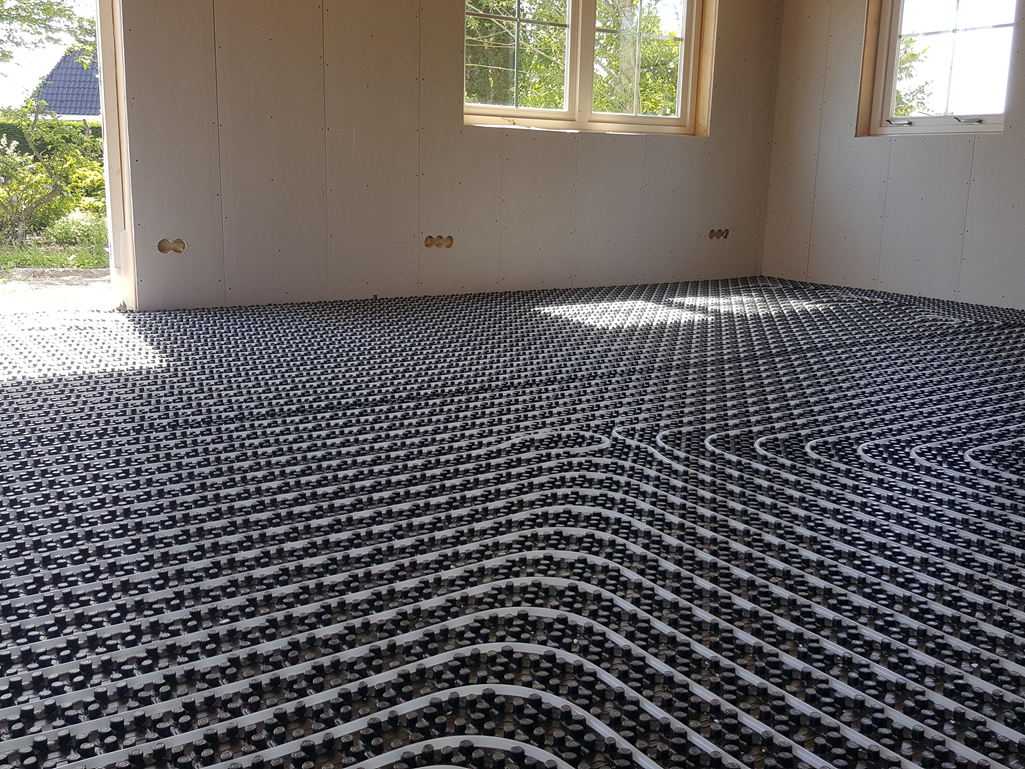

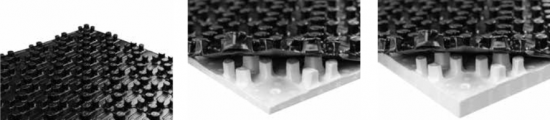

Thermische EPS-isolatieplaten met kunststof noppenpanelen worden op de ondervloer gelegd om warmteverlies zoveel mogelijk te voorkomen en vormen eveneens de basis van het noppensysteem. Nadat de platen gelegd zijn, worden de verwarmingsbuizen tussen de kunststof noppen vastgezet.
Beschikbare types;
De geïsoleerde noppenplaten worden geleverd in eenheden van 20m² of 10m² per verpakking.

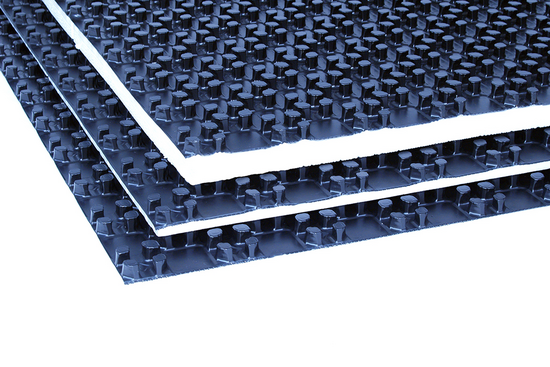

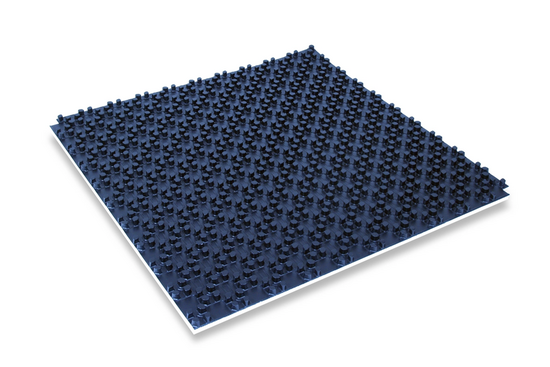

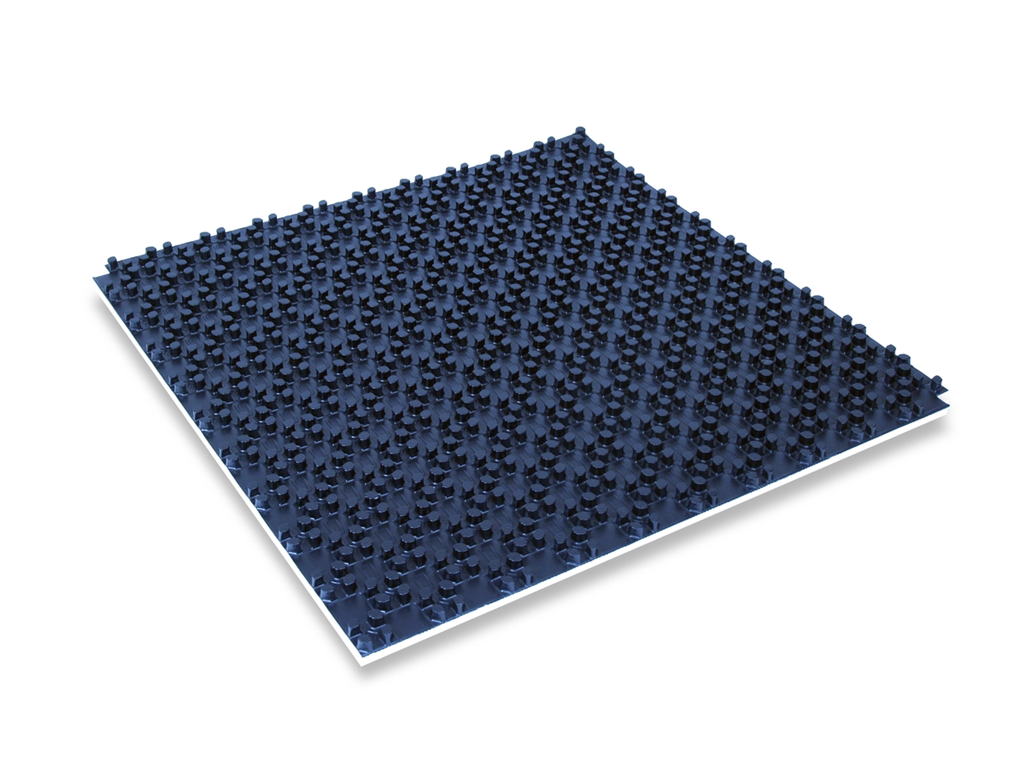

Afmetingen per plaat; 1000mm x 1000mm / 28mm of 47mm dik.
Bij bestellingen met noppenplaten geldt dat hiervoor verzendkosten in rekening worden gebracht bij een totaalwaarde onder de € 500,00.
Artikelnummer: W90117
EAN-code: 8718531994485
28mm noppenplaat | 47mm noppenplaat | |
Afmeting plaat: | 1025 x 1025mm | 1025 x 1025mm |
Bruikbare oppervlakte: | 1000 x 1000mm | 1000 x 1000mm |
Oppervlakte in m² | 1m² | 1m² |
Verlegafstand (buisafstand): | 50mm, recht | 50mm, recht |
70mm, diagonaal | 70mm, diagonaal | |
Nominale isolatiedikte dL: | 11mm | 30mm |
Totale dikte, inclusief noppen: | 28mm | 47mm |
Diameters buizen: | 14 - 16mm | 14 - 16mm |
Contactgeluidverbetering: |
0 dB |
28 dB |
Warmtegeleiding: |
35 W/m²K | 40 W/m²K |
Warmteweerstand/R-waarde: | 0,31 m²K/W | 0,75 m²K/W |
Maximale belasting: | 45 kPa (4500 kg/m²) | 5 kPa (500 kg/m²) |
Aantal stuks per doos: | 10 platen / 10m² | 10 platen / 10m² |
Afmetingen doos: | 1060 x 1030 x 300mm | 1060 x 1030 x 456mm |
Alle genoemde waarden zijn conform fabrieksopgave
Op de onderstaande tabel gelden de volgende correctiefactoren:
|
0,99 0,95 0,87 0,82 0,77 0,70 |
10cm hartafstand | 45mm dekking
GEMIDDELDE WATER- |
RUIMTETEMPERATUUR |
GEMIDDELDE VLOER- |
||||
24 ºC |
22 ºC |
20 ºC |
18 ºC |
15 ºC |
||
27,5 ºC |
22 W/m² |
35 W/m² |
48 W/m² |
60 W/m² |
79 W/m² |
24,6 ºC |
30,0 ºC |
38 W/m² |
51 W/m² |
63 W/m² |
76 W/m² |
95 W/m² |
25,9 ºC |
35,0 ºC |
70 W/m² |
82 W/m² |
95 W/m² |
107 W/m² |
126 W/m² |
28,6 ºC |
40,0 ºC |
101 W/m² |
114 W/m² |
126 W/m² |
139 W/m² |
158 W/m² |
31,1 ºC |
45,0 ºC |
133 W/m² |
145 W/m² |
158 W/m² |
170 W/m² |
189 W/m² |
33,6 ºC |
15cm hartafstand | 45mm dekking
GEMIDDELDE WATER- |
RUIMTETEMPERATUUR |
GEMIDDELDE VLOER- |
||||
24 ºC |
22 ºC |
20 ºC |
18 ºC |
15 ºC |
||
27,5 ºC |
19 W/m² |
30 W/m² |
41 W/m² |
52 W/m² |
68 W/m² |
24,0 ºC |
30,0 ºC |
33 W/m² |
44 W/m² |
55 W/m² |
65 W/m² |
82 W/m² |
25,2 ºC |
35,0 ºC |
60 W/m² |
71 W/m² |
82 W/m² |
93 W/m² |
109 W/m² |
27,5 ºC |
40,0 ºC |
87 W/m² |
98 W/m² |
109 W/m² |
120 W/m² |
136 W/m² |
29,7 ºC |
45,0 ºC |
115 W/m² |
125 W/m² |
136 W/m² |
147 W/m² |
163 W/m² |
31,9 ºC |
Alle genoemde waarden zijn indicatief en kunnen per situatie verschillen
|
|
