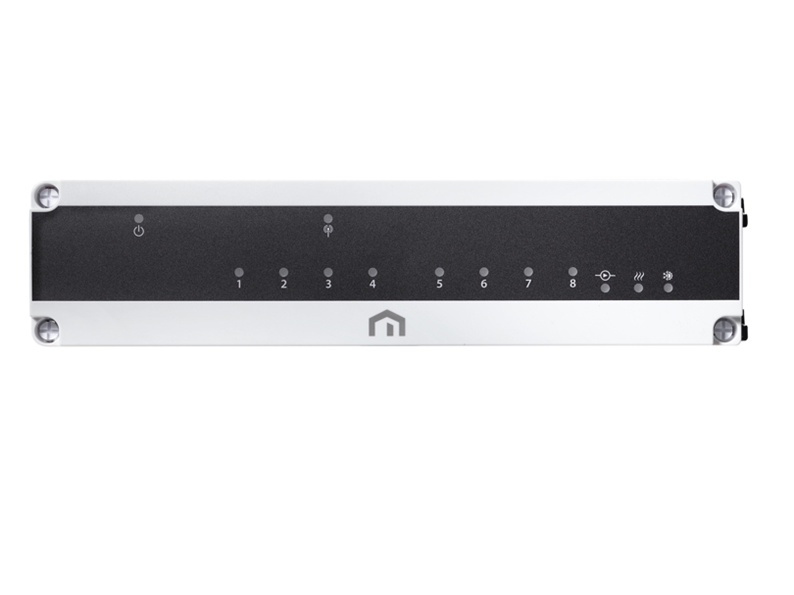

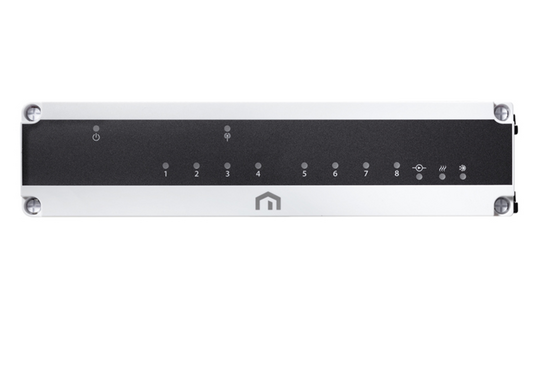

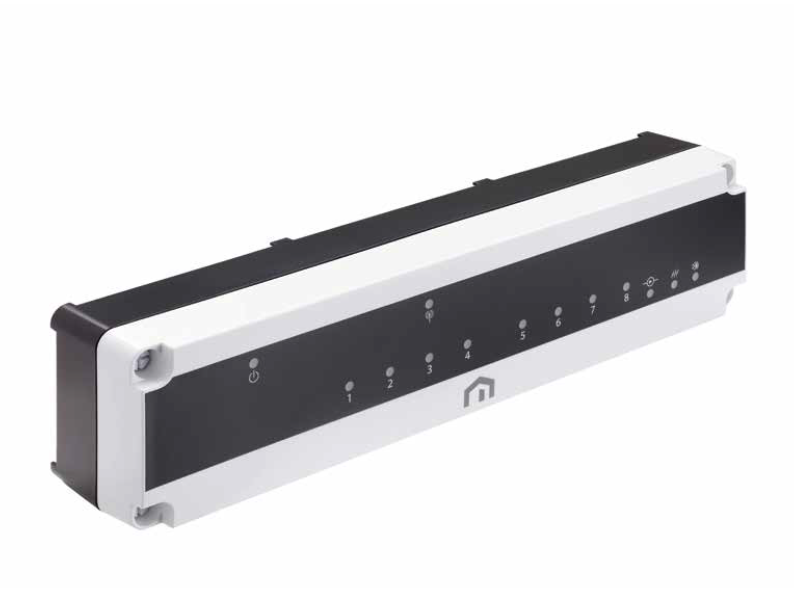

Unisenza Plus Schakelblok
Vloerverwarming-regelaar, UNP-55004- Tot 8 draadloze kamerthermostaten
- Maximaal 24 elektrothermische motoren om tot 8 verschilende zones te regelen
-
App voor IOS en Android (Unisenza Gateway noodzakelijk)
Het schakelblok wordt gebruikt voor de regeling van actuators (de waterstroom van de verwarming- / koelcircuits) in een vloerverwarmings-/koelsysteem met meerdere zones.
De verschillende zones worden gekoppeld aan één of meer ruimte-thermostaten en kunnen handmatig of via de App worden toegewezen.
Deze regelaar kan worden gebruikt met maximaal 8 draadloze thermostaten en maximaal 24 elektrothermische motoren om tot 8 verschillende zones te regelen.
Verder bevat de unit push-in connectoren voor het rechtstreeks aansluiten van maximaal 3 actuatoren op elke zone-uitgang en spanningsvrije uitgangen voor het aansturen van circulatiepomp, ketel of warmtepomp.
Artikelnummer: UNP-55004
EAN-code: 6438537653552
Specificaties Unisenza Plus Schakelblok
- Tot 8 draadloze kamerthermostaten
- Maximaal 8 verschillende zones
- Spanningsvrije besturingsuitgang voor circulatiepomp
- Spanningsvrije besturingsuitgang voor CV-toestel/warmtepomp
- Ingang omschakeling verwarmen/koelen
- Ingang dauwpuntsensor
| Stroomvoorziening | : | 230 Vac/50 Hz |
| Zekeringswaarde | : | 250 V – 12,5 A |
| Ondersteund type actuator | : | 230 V – NC of NO (selecteerbaar via jumper) |
| Aantal zone-uitgangen voor actuatoren | : | 8 |
| Aantal actuatoraansluitingen per zone | : | 3 |
| Uitgangsbelasting per zone | : | 100 VA - (tot 10 actuatoren) |
| Relaisvermogen zone-uitgangen | : | Geschakelde spanning 230 V, max. 3(1) A |
| Relaisvermogen pompbesturing | : | Spanningsvrij, max. 230 V 3(1) A |
| Relaisvermogen ketel-/ warmtepompuitgang | : | Spanningsvrij, max. 230 V 3(1) A |
| Kabelaansluiting | : | Push-in connectoren |
| Draaddikte | : | 1,5 mm² |
| Firmware-update | : | Mogelijkheid tot over-the-air firmware-update |
| Draadloze communicatie | : | Zigbee 3.0, 2,4 GHz |
| Transmissievermogen | : | ZigBee: Maximaal 10 dBm |
| Bedrijfsomgeving | : | Binnen, residentieel en commercieel |
| Bedrijfstemperatuur | : | 0 °C – 50 °C |
| Opslagtemperatuur | : | -20 °C – 60 °C |
| Vochtigheid bij gebruik/opslag | : | 5-95% RV, niet-condenserend |
| Beschermingsklasse | : | IP30 |
| Regelgeving | : | CE, UKCA, RED |
| Milieuvereiste | : | RoHS-conformiteit |
Het Unisenza Plus Schakelblok RF voldoet aan de volgende Europese richtlijnen:
- RED-richtlijn 2014/53/EU
- RoHS-richtlijn 2011/65/EU
- REACH (EG 1907/2006)

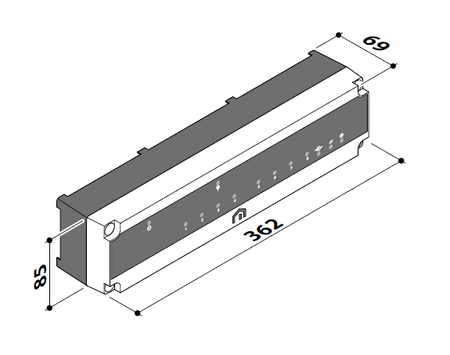

Afmetingen (in mm)

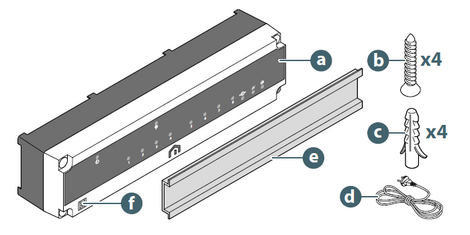

Inhoud verpakking
 |
a. b. c. d. e. f. |
Unisenza Plus Schakelblok RF Bevestigingsschroef Bevestigingsplug Netsnoer (enkel EU-product) DIN-rail (enkel EU-product) QR-code |

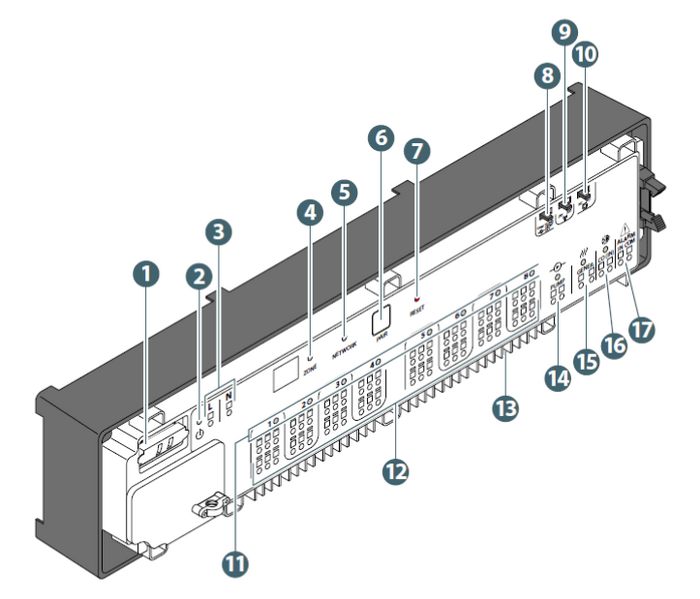

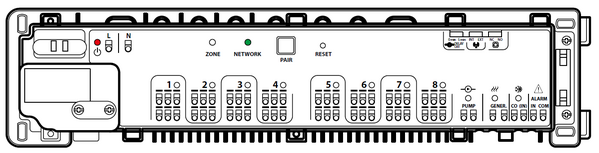

Aansluitschema
| 1. | = | Zekering |
| 2. | = | LED-indicator stroomvoorziening |
| 3. | = | Stroomvoorziening |
| 4. | = | LED-indicator zone-koppeling |
| 5. | = | LED-indicator netwerkstatus |
| 6. | = | Koppelingsknop |
| 7. | = | Resetknop |
| 8. | = | Jumper vertraging ketel/warmtepomp UIT |
| 9. | = | Jumper INT/EXT antenne |
| 10. | = | Jumper NC/NO-actuatoren |
| 11. | = | LED-indicator zone-uitgang |
| 12. | = | Aansluitklemmen voor actuatoren |
| 13. | = | Externe antenneaansluiting |
| 14. | = | Spanningsvrije besturingsuitgang circulatiepomp en LED-indicator |
| 15. | = | Spanningsvrije besturingsuitgang ketel/warmtepomp en LED-indicator |
| 16. | = | Ingang omschakeling verwarmen/koelen en LED-indicator |
| 17. | = | Ingang dauwpuntsensor |
|
|
