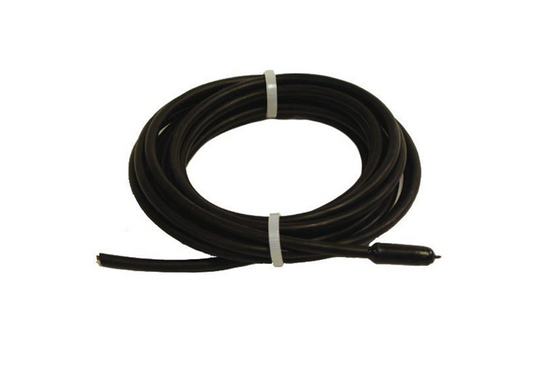

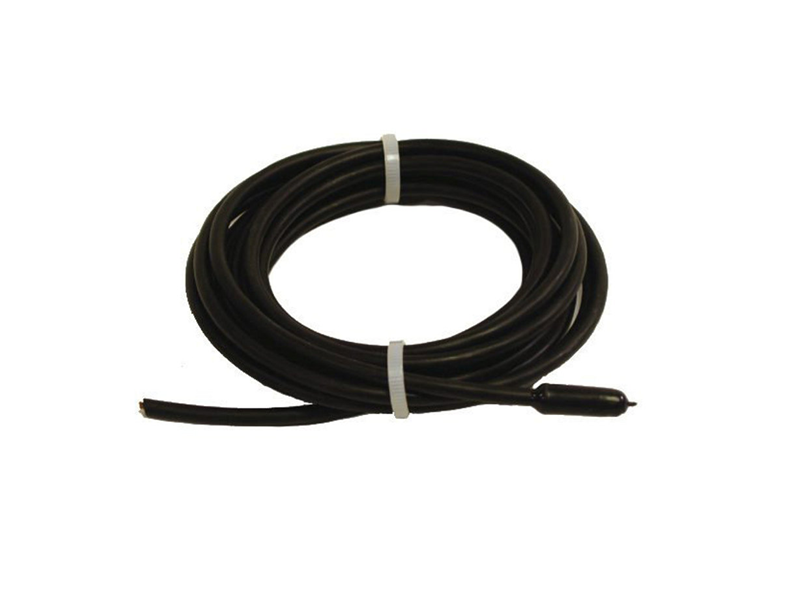

Vloersensor voor thermostaat

De MAGNUM-vloersensor is geschikt voor de onderstaande thermostaten ;

• MAGNUM Remote Control
• MAGNUM X-treme Control
• MAGNUM Intelligent Control
• MAGNUM S-Control
• C16 WiFi-thermostaat

• MW-T Klokthermostaat

Vervangen vloersensor


1. Zorg er bij montage- en demontage van de thermostaat voor dat de elektriciteit in de meterkast is uitgeschakeld.

2. Demonteer de thermostaat, zodat de aansluitdraden aan de achterzijde zichtbaar worden.

3. Raadpleeg de handleiding van de thermostaat voor de aansluitingen van de vloersensor en schroef de sensordraden los.

4. De twee sensordraden gaan over in een zwarte kabel. Deze kabel gaat via een aparte buis naar de vloer en kan er via de inbouwdoos uitgehaald worden.

5. Vervolgens dient de nieuwe vloersensor voorzichtig ingevoerd te worden in de sensorbuis.

6. Tot slot dienen de twee dunnere draden van de vloersensor weer te worden aangesloten op de thermostaat (de volgorde van de aansluiting is niet van belang).
