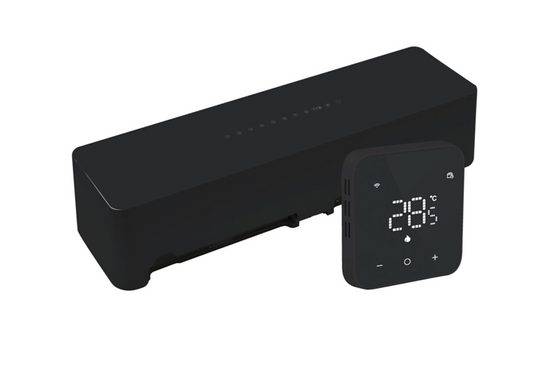

H64-CC Regelunit CC Regelunit en H64-MT-thermostaat | RAL 9011 Zwart

  • Stuurt de 230VAC NC-actuators aan
  • Regelt tot maximaal 8 zones
  • Geleverd inclusief 64-MT Master WiFi Thermostaat

De H64-CC Regelunit is speciaal ontworpen om de temperatuur van vloerverwarming-systemen via de "normaal gesloten" actuators en bedrade thermostaten te regelen.
De meegeleverde H64-MT thermostaat met WiFi functionaliteit is een programmeerbare thermostaat die ontworpen is om watergedragen vloerverwarmingssystemen te regelen.

Elke regelunit kan 8 temperatuurzones aansturen via maximaal 48 actuators en er is een App beschikbaar in de Apple App Store en op Google Play. Binnen de App kunt u instellingen programmeren en aanpassen.
Om verschillende kamers (groepen) te bedienen kunnen eenvoudig extra H64-ST thermostaten worden toegevoegd.

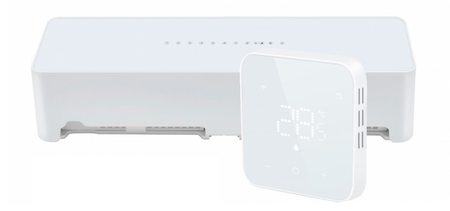

H64 controller en thermostaat

  • Tot maximaal 8 thermostaten (1 x master en 7 x slave)
  • Tot 48 actuators (230VA) / maximaal 4 actuators per poort
  • 2-draads voeding en communicatie tussen regelunit en thermostaten
  • WiFi-bereik maximaal 60 m in open ruimte (2,4GHz)
  • App voor IOS en Android
  • Werkt ook in combinatie met Amazon Alexa en Google Assistant

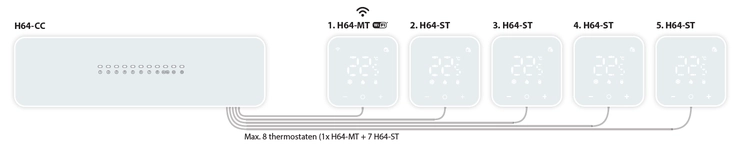

H64-onderdelen

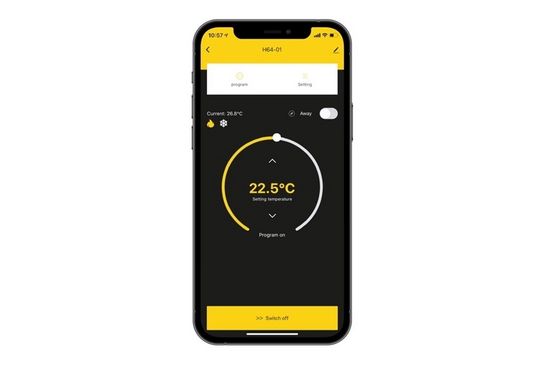

H64-App







App Store

Google Play

Artikelnummer: W81004
EAN-code: 8719743903760


Specificaties MAGNUM-regelunit voor temperatuurregeling

H64-CC Control Center

Standaard kleuren : Polar wit (RAL 9010) of Grafietzwart (RAL 9011)

Beschermingsklasse: IP40 (spatwaterdicht)
Stroombron: 100-240VAC 50/60Hz (max. 10A)

Opslagtemperatuur en -vochtigheid: -10 ~ 60 °C, 0 ~ 90% relatieve vochtigheid
Werktemperatuur en -vochtigheid: 0 ~ 50 °C, 0 ~ 80% RH (niet-condenserend)

Afmetingen

H64-regelunit afmetingen

H64-MT Master WiFi Thermostaat

Standaard kleuren : Polar wit (RAL 9010) of Grafietzwart (RAL 9011)

Beschermingsklasse: IP40 (spatwaterdicht)

Weergavebereik temperatuur: 0 ~ 50°C
Weergave nauwkeurigheid: 0,1°C

Voeding en signaalingang: DC12 ~ 18V carrier niet-polaire ingang
Opslagtemperatuur en -vochtigheid: 10 ~ 60°C, 0 ~ 90% RH (niet-condenserend)
Werktemperatuur en -vochtigheid: 0 ~ 50 °C, 0 ~ 80% RH (niet-condenserend)

Afmetingen

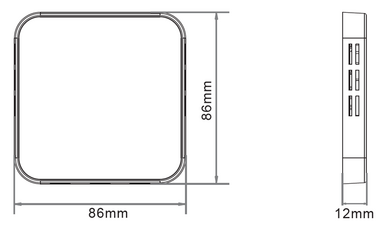

H64-thermostaat afmetingen H64 ST-thermostaat

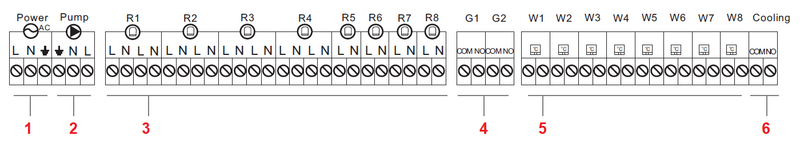

Aansluitschema


Aansluitschema H64 Controller


1. =


2. =


3. =

4. =


5. =


6. =

 Stroomvoorziening
     (100-240VAC 10A)

Aansluiting circulatiepomp
     (< 5A)

R1 ~ R8 : aansluiting actuators

G1 / G2 : potentiaal vrij contact
     (aansluiting voor ketel, warmtepomp of andere warmtebron)

W1 ~ W8 : aansluiting thermostaten
     (laagspanning zonder polariteit / H64-MT-thermostaat moet worden aangesloten op W1)

Aansluiting voor omschakelen naar koelen

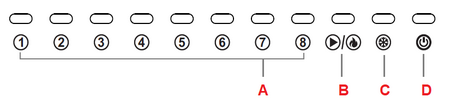

H64 symbolen controlunit


A. =


(1~8) Status verwarming
Actuator open (geactiveerd): LED aan
Actuator gesloten (gedeactiveerd): LED uit
C. =


Status koeling
Koelmodus: LED aan
Verwarmingsmodus: LED uit

B. =


Status CV- en pompuitgang
Geactiveerd: LED aan
Gedeactiveerd: LED uit
D. =


Stroomstatus
Ingeschakeld: LED aan
